Anbindung an TrainController, iTrain und Rocrail

Wird deine Anlage von einem Steuerungsprogramm gefahren, kann dieses die Zugzielanzeiger mitschalten — passend zur Zugfahrt, die gerade läuft.

Inhalt

So funktioniert die Anbindung

Steuerungsprogramme wie TrainController™, iTrain oder Rocrail können an bestimmten Stellen deines Fahrplans ein Programm auf deinem Rechner aufrufen. Genau das nutzt die Anbindung: Ein kleines Hilfsprogramm namens mbd-cli nimmt den Befehl entgegen und schickt ihn über das WLAN an den Zugzielanzeiger.

Der Ablauf sieht so aus:

  1. In deinem Steuerungsprogramm passiert etwas — ein Zug fährt ab, ein Signal geht auf Fahrt
  2. Das Steuerungsprogramm ruft mbd-cli mit einem Befehl auf
  3. mbd-cli schickt den Befehl an deinen Anzeiger und kehrt sofort zurück
  4. Die Tafel wechselt

Wichtig: Dein Rechner und der Zugzielanzeiger müssen im selben Heim-WLAN sein.

Tipp: Willst du gar kein Zusatzprogramm, gibt es zwei Alternativen: Du steuerst den Anzeiger direkt aus der Digitalzentrale über DCC, oder — wenn du ohnehin eine Hausautomation betreibst — über MQTT.

Zwei Wege, die Tafel zu schalten

  • Über die Uhrzeit — du übergibst eine Uhrzeit, und der Anzeiger holt den Zug, den du im Webinterface für diese Zeit eingetragen hast. Dein Fahrplan liegt dann im Anzeiger, das Steuerungsprogramm sagt nur, wann es soweit ist
  • Über die Zugdaten — du übergibst Zugnummer, Zeit, Ziel und Via direkt aus dem Steuerungsprogramm. Dann steht der Fahrplan im Steuerungsprogramm, und der Anzeiger zeigt nur an

Der erste Weg ist einfacher und meistens die bessere Wahl.

mbd-cli einrichten

Lade das Programm von der Release-Seite auf GitHub herunter und entpacke es in einen eigenen Ordner, zum Beispiel Zugzielanzeige auf dem Desktop. Für Windows ist das mbd-cli.exe, für macOS gibt es je eine Datei für Apple Silicon und für Intel.

Starte das Programm einmal per Doppelklick, also ohne Befehl. Dann öffnet sich eine Oberfläche, in der du alles Nötige einstellst:

  • die Endpoint-URL — die Adresse deines Anzeigers, zum Beispiel http://192.168.178.155. Wie du sie herausfindest, steht unter Zugzielanzeiger in Betrieb nehmen
  • Profile für mehrere Anzeiger anlegen und löschen
  • die Verbindung testen, bevor du im Steuerungsprogramm weiterarbeitest

Die Einstellungen landen als JSON-Dateien im Ordner config/ neben dem Programm:

{ "endpoint": "http://192.168.178.155" }

Tipp: In der rechten Hälfte der Oberfläche sitzt ein Befehlsgenerator. Damit klickst du dir den passenden Befehl zusammen, probierst ihn direkt aus und kopierst ihn anschließend in dein Steuerungsprogramm. Das ist der bequemste Weg — du musst dir keinen der Befehle unten merken.

Die Befehle

Alle Beispiele zeigen die Windows-Datei mbd-cli.exe. Unter macOS heißt sie mbd-cli-arm64 beziehungsweise mbd-cli-x64.

Weiterschalten

mbd-cli.exe --next
mbd-cli.exe --prev

Zug über die Uhrzeit setzen

mbd-cli.exe --setTime "12:30"

Angezeigt wird der Zug, den du im Webinterface für diese Uhrzeit eingetragen hast.

Zugdaten direkt setzen

Die Anzeige hat drei Zugslots — den großen Zug oben und die beiden Folgezüge darunter. Jeder Wert ist eine Kette aus sechs Angaben, getrennt durch einen senkrechten Strich:

Zugnummer|Zeit|Ziel|Via|Verspätung|Sonderinfo

mbd-cli.exe --setTrain1 "ICE123|12:30|Berlin|Hannover - Wolfsburg|0|"
mbd-cli.exe --setTrain1 "ICE123|12:30|Berlin|Hannover|0|Info" --setTrain2 "RE50|21:12|Bebra|Hünfeld|+10|"

Einen Slot leerst du, indem du nur die Trennstriche übergibst:

mbd-cli.exe --gleis B --setTrain1 "|||||"

Damit verschwindet der obere Zug, die Folgezüge bleiben stehen.

Ein Bild anzeigen

mbd-cli.exe --image 00Logo.png

Zeigt ein Bild, das bereits auf dem Anzeiger liegt — siehe Bilder statt Züge anzeigen. Es bleibt stehen, bis der nächste Zug oder das nächste Bild kommt.

Das zweite Gleis ansprechen

mbd-cli.exe --gleis B --setTime "12:30"

Ohne diese Angabe geht der Befehl immer an Gleis A.

Mehrere Anzeiger

Lege in der Oberfläche für jeden Anzeiger ein eigenes Profil an — zum Beispiel gleis1 — und wähle es beim Aufruf aus:

mbd-cli.exe --conf gleis1 --setTime "12:30"

Ohne --conf wird config/default.json verwendet.

Weitere Optionen

Option Bedeutung
--timeout <ms> Wie lange auf den Anzeiger gewartet wird, in Millisekunden. Voreingestellt sind 30000
--conf <name> Lädt config/<name>.json statt config/default.json

In TrainController einrichten

In TrainController™ legst du den Aufruf als System-Operation an:

  1. Menü Operationen öffnen
  2. Untermenü System-Operationen wählen
  3. Unten links auf Hinzufügen klicken und die System-Operation Programm auswählen
  4. Über Suchen und Ändern den Pfad zu mbd-cli.exe auswählen
  5. Dahinter den Befehl eintragen, zum Beispiel --setTime "12:30"

Die System-Operation Programm steht in der Liste links. Mit Hinzufügen wandert sie nach rechts zu den Operationen:

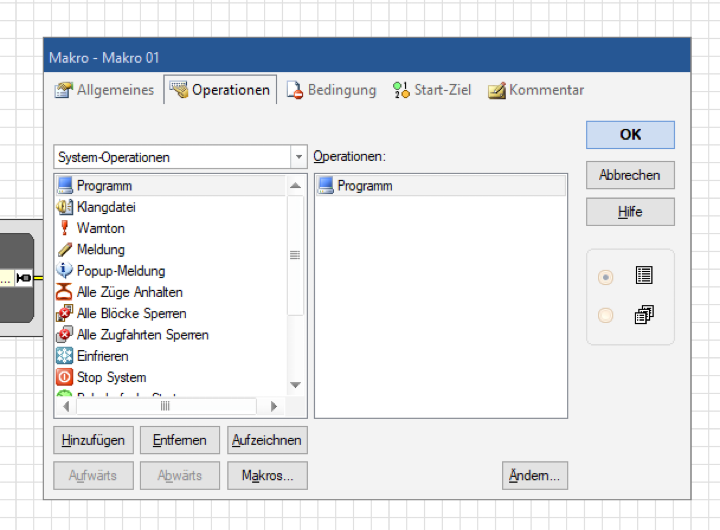

TrainController: das Fenster Makro mit dem Reiter Operationen, links die Liste der System-Operationen mit markiertem Eintrag Programm

Im Fenster Systemoperation ist Programm als Operationstyp gewählt. Über Suchen … wählst du die Datei auf deiner Festplatte aus:

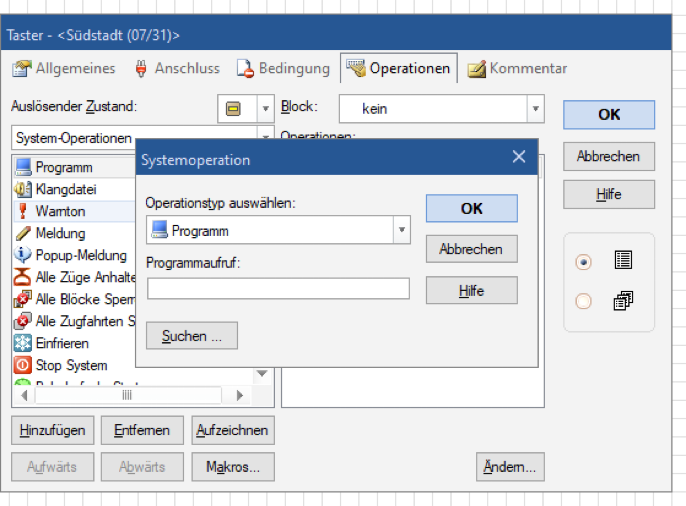

TrainController: das Fenster Systemoperation mit dem Operationstyp Programm und dem noch leeren Feld Programmaufruf

Dahinter, in dasselbe Feld Programmaufruf, kommt der Befehl:

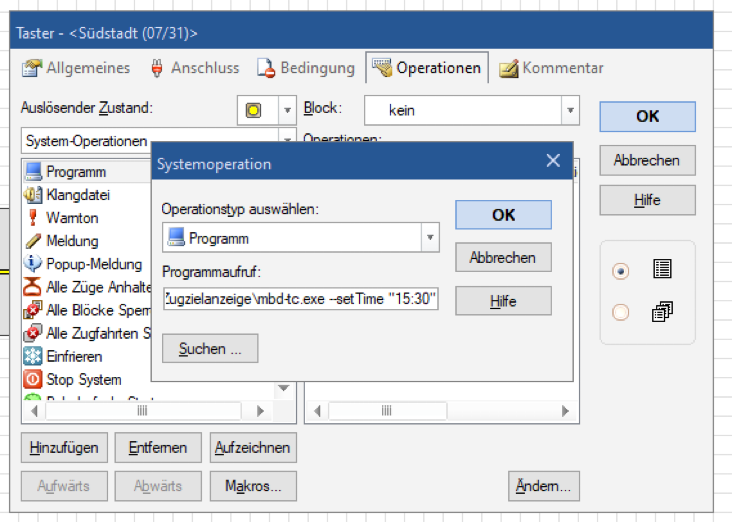

TrainController: das Feld Programmaufruf mit dem vollständigen Aufruf aus Pfad und dem Befehl setTime 15:30

Hinweis: Die Screenshots stammen von 2023, deshalb steht im Programmaufruf noch der alte Dateiname mbd-tc.exe. Heute heißt die Datei mbd-cli.exe. An den Fenstern in TrainController hat sich nichts geändert.

Diese Operation weist du dann einem Taster oder Auslöser in deinem Fahrplan zu. Als auslösender Zustand wird üblicherweise Ein verwendet.

Wichtig: Achte darauf, dass alle Leerzeichen und Anführungszeichen im Befehl stimmen. Das ist die häufigste Fehlerquelle.

Tipp: Demselben Taster kannst du im Zustand Aus einen zweiten Befehl geben — zum Beispiel --setTrain1 "|||||", um die obere Zeile wieder zu leeren.

iTrain und Rocrail

Beide Programme können ebenfalls externe Programme mit Parametern aufrufen — der Ablauf ist derselbe, nur die Menüs heißen anders:

  • iTrain — in der Programmanleitung unter Aktionen, dort gibt es den Punkt zum Ausführen von Programmen über die Befehlszeile
  • Rocrail — ebenfalls über den Aufruf eines externen Programms mit Übergabe der Parameter

Hinweis: Der Schwerpunkt liegt bei TrainController. Für iTrain und Rocrail liegen Rückmeldungen von Nutzern vor, dass es funktioniert — eine eigene bebilderte Anleitung gibt es dafür bisher nicht.

Ausführliche Anleitung von Andri Müller

Andri Müller hat aufgeschrieben, wie er seine Anzeiger in TrainController und in iTrain eingebunden hat — mit Variablen, Makros und Bahnwärtern auf der einen, mit Aktionen und Bedingungen auf der anderen Seite. Dazu gehört auch, wie die Tafel automatisch wieder leer wird, sobald der Zug den Block verlässt.

ZZA in TC und iTrain korrekt verknüpfen (PDF, Juni 2025)

Wichtig: Die Anleitung stammt von Juni 2025 und nennt das Hilfsprogramm noch bei seinen alten Namen. Ersetze in allen Befehlen mbd-tc.exe und mbd-tc-hidden.exe durch mbd-cli.exe. Die Variante mit dem Zusatz -hidden gibt es nicht mehr — sie war nur nötig, damit kein Fenster aufging und das Steuerungsprogramm nicht wartete. Beides erledigt mbd-cli seit Version 2.0.0 von selbst.

Die Befehle in der Anleitung — --gleis, --setTime, --setTrain1 — sind unverändert gültig. Am Aufbau der Makros, Bahnwärter und Aktionen ändert sich nichts.

macOS: Warnung beim ersten Start

Lädst du das Programm unter macOS herunter, blockiert das System die Ausführung mit der Meldung, die Datei könne nicht überprüft werden. Das liegt an einer Markierung, die macOS beim Herunterladen setzt.

Klicke im Finder mit der rechten Maustaste auf die Datei, wähle Öffnen und dann Trotzdem öffnen. Danach startet sie auch per Doppelklick.

Problembehebung

Problem Lösung
Der Anzeiger reagiert nicht Öffne mbd-cli ohne Befehl und teste die Verbindung in der Oberfläche
Die Adresse stimmt nicht mehr Der Router hat dem Anzeiger eine neue vergeben. Trage die neue Adresse im Profil ein — oder vergib im Router eine feste Adresse
Es passiert nichts, es kommt aber auch keine Fehlermeldung Neben dem Programm liegt eine Datei debug.log. Dort stehen alle Aufrufe und Fehler
Es wird der falsche Zug angezeigt Beim Weg über die Uhrzeit zählt, was im Webinterface für diese Zeit eingetragen ist. Prüfe die Zeiten in deiner Zugliste
Ich habe mehrere Anzeiger und es reagiert immer derselbe Lege je Anzeiger ein Profil an und gib es beim Aufruf mit --conf an
Umlaute werden falsch dargestellt Ab Version 2.0.0 repariert mbd-cli doppelt kodierte Umlaute aus TrainController selbst. Prüfe, ob du die aktuelle Version verwendest
TrainController hängt kurz beim Aufruf Ab Version 2.0.0 kehrt mbd-cli sofort zurück. Ältere Versionen blockierten. Aktualisiere das Programm
