Controller aktualisieren (über WLAN)

Von Zeit zu Zeit gibt es eine neue Firmware für deinen Controller — mit neuen Funktionen oder Fehlerbehebungen. Die Firmware ist das Programm, das im Controller läuft. Diese Anleitung zeigt dir, wie du sie bequem über dein Heim-WLAN und den Browser aktualisierst. Du brauchst dafür kein Kabel — nur ein Gerät, das im selben WLAN hängt wie dein Display.

Inhalt

Controller aktualisieren (über WLAN)

Was du vorher wissen solltest

Der Speicher des Controllers ist in zwei Bereiche aufgeteilt, die getrennt voneinander aktualisiert werden:

Dateisystem (Datei littlefs.bin) — hier liegen die Webseiten des Webinterfaces und deine Einstellungen
Firmware (Datei firmware.bin) — das eigentliche Programm des Controllers

Du lädst also nacheinander zwei Dateien hoch. Halte diese Reihenfolge unbedingt ein: erst das Dateisystem, dann die Firmware.

Achtung: Beim Aktualisieren des Dateisystems werden alle Einstellungen zurückgesetzt — auch deine WLAN-Zugangsdaten. Notiere dir vorher deine wichtigsten Einstellungen. Je nach Display und Firmware-Version gibt es im Webinterface auch eine Sicherungs-Funktion, mit der du deine Konfiguration vorher als Datei speichern und hinterher wieder einspielen kannst.

Was du brauchst

Ein Smartphone, Tablet oder einen Computer, der im selben WLAN hängt wie dein Display
Die heruntergeladene und entpackte Firmware (siehe nächster Abschnitt)

Tipp: Prüfe am Smartphone kurz, ob es wirklich im Heim-WLAN ist und nicht über Mobilfunk surft. Über das Mobilfunknetz ist der Controller nicht erreichbar.

Firmware herunterladen und entpacken

Öffne die Download-Seite: modellbahn-displays.de/downloads
Lade die Firmware für dein Display herunter. Du bekommst eine ZIP-Datei (ein zusammengepacktes Archiv mit mehreren Dateien).
Entpacke das ZIP-Archiv. Unter Windows klickst du es mit der rechten Maustaste an und wählst Alle extrahieren, am Mac genügt ein Doppelklick. Auf Smartphone und Tablet tippst du die Datei in der Dateien-App an — sie wird dann in einen gleichnamigen Ordner entpackt.

Hinweis: Achte darauf, dass du die Firmware für genau deine Display-Variante lädst — bei manchen Displays gibt es mehrere Ausführungen (z.B. Einzelgleis und Doppelgleis). Die Bezeichnung steht im Dateinamen des Downloads. Im Zweifel schau auf deiner Bestellbestätigung nach oder frag kurz nach.

Im entpackten Ordner findest du mehrere Dateien, zum Beispiel checksums.txt, bootloader.bin und partitions.bin. Davon brauchst du nur diese beiden:

littlefs.bin
firmware.bin

Die übrigen Dateien lässt du einfach liegen.

Update-Seite im Browser öffnen

Du brauchst die IP-Adresse deines Controllers — eine Art Hausnummer im Heimnetzwerk. Drücke kurz die Taste BTN 0 am Controller, dann wird sie auf dem Display angezeigt (z.B. 192.168.178.41). Ausführlich steht das unter IP-Adresse herausfinden.

Am einfachsten kommst du über das Webinterface hin: Öffne die Startseite deines Displays im Browser und klicke auf Controller-Upgrade (beim Video-Display heißt der Knopf Firmware aktualisieren).

Du erreichst die Seite auch direkt über die Adresszeile — das funktioniert unabhängig davon, wie das Menü gerade aufgebaut ist. Gib dazu die Adresse deines Controllers ein, gefolgt von /ota:

http://192.168.178.41/ota

Setze statt 192.168.178.41 natürlich die IP-Adresse deines eigenen Controllers ein.

Schritt 1: Dateisystem aktualisieren

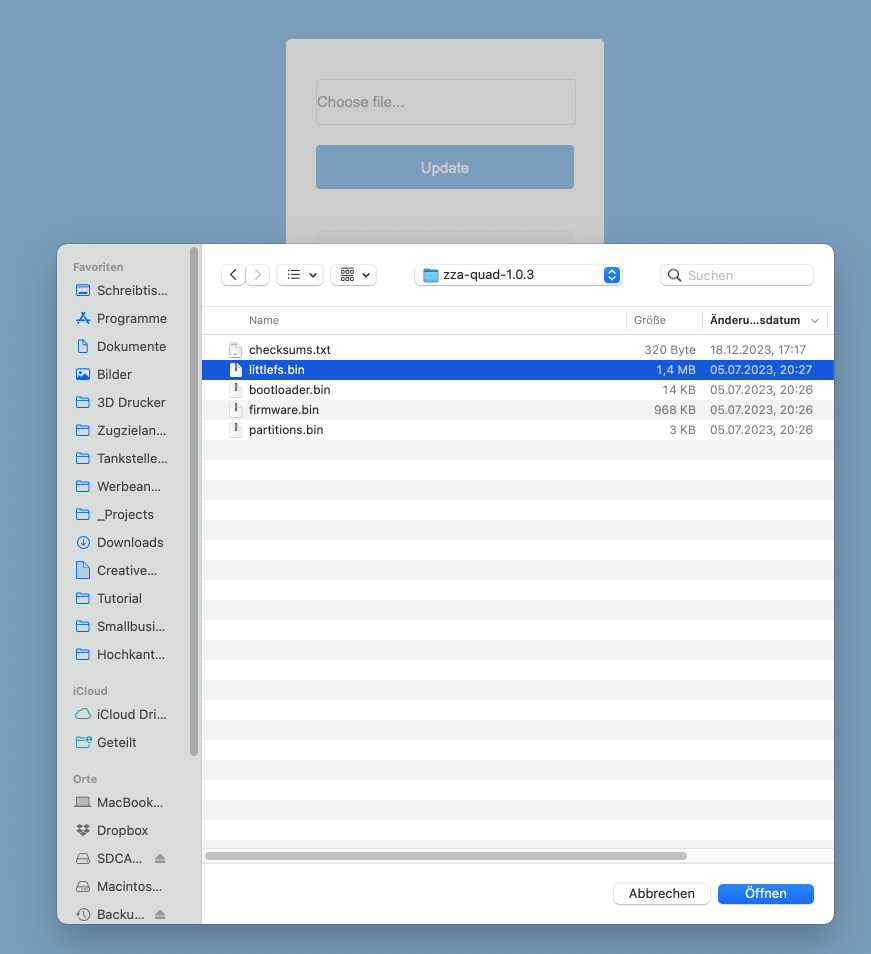

Klicke auf der Update-Seite auf das Feld Choose file… und wähle die Datei littlefs.bin aus dem entpackten Ordner aus.
Klicke auf Update. Der Upload startet, und du siehst einen Fortschrittsbalken mit Prozentanzeige.
Warte, bis der Balken 100 % erreicht hat. Der Controller startet danach von selbst neu.

Hinweis: Schalte den Controller während des Updates auf keinen Fall aus und schließe den Browser-Tab nicht. Warte auch dann ab, wenn die Seite kurz nicht mehr reagiert — das ist normal.

Zwischenschritt: WLAN neu einrichten

Weil beim Dateisystem-Update auch die WLAN-Zugangsdaten gelöscht wurden, ist der Controller jetzt nicht mehr in deinem Heim-WLAN. Er öffnet stattdessen wieder sein eigenes Netzwerk.

Bevor du mit Schritt 2 weitermachen kannst, musst du das WLAN neu einrichten — wie das geht, steht unter WLAN einrichten. Erst danach ist der Controller wieder über dein Heim-WLAN erreichbar.

Hinweis: Nach der Neueinrichtung kann der Controller eine andere IP-Adresse haben als vorher. Drücke deshalb noch einmal kurz BTN 0 und notiere dir die neu angezeigte Adresse.

Schritt 2: Firmware aktualisieren

Rufe die Update-Seite erneut auf — also noch einmal die IP-Adresse deines Controllers gefolgt von /ota, zum Beispiel http://192.168.178.41/ota

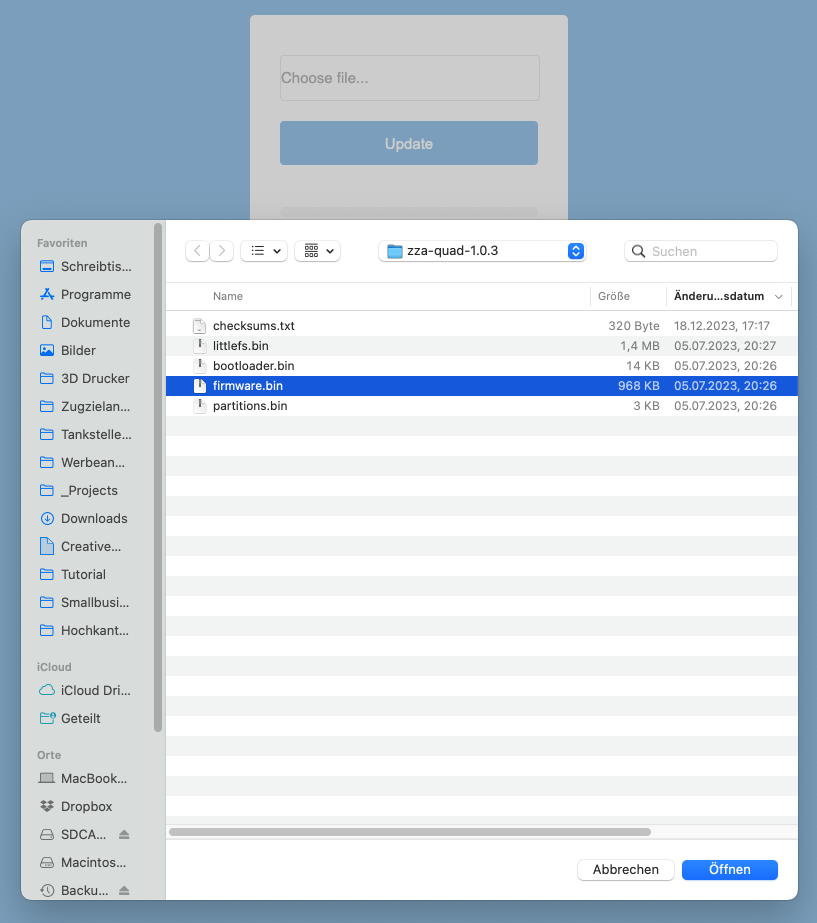

Klicke wieder auf Choose file…, diesmal wählst du die Datei firmware.bin aus.
Klicke auf Update und warte wieder, bis der Fortschrittsbalken durchgelaufen ist.
Der Controller startet neu — jetzt mit der neuen Firmware.

Fertig. Wenn auf dem Display wieder das Startbild erscheint und die LED grün leuchtet, ist das Update abgeschlossen.

Tipp: Bei neueren Firmware-Versionen wird die installierte Versionsnummer im Webinterface angezeigt. Dort kannst du nachsehen, ob wirklich die neue Version läuft. Bei älteren Versionen gibt es diese Anzeige noch nicht.

Zum Schluss richtest du deine Einstellungen wieder ein, die beim Dateisystem-Update zurückgesetzt wurden.

Problembehebung

Problem	Lösung
Update-Seite lässt sich nicht öffnen	Drücke BTN 0 am Controller und prüfe die angezeigte IP-Adresse. Achte darauf, dass `http://` und nicht `https://` davorsteht
Nach dem Dateisystem-Update ist der Controller nicht mehr erreichbar	Das ist normal — die WLAN-Daten wurden gelöscht. Richte das WLAN neu ein, siehe WLAN einrichten
Upload bricht ab oder bleibt stehen	Gehe mit dem Smartphone oder Computer näher an den Router und starte den Upload erneut. Bei schlechtem WLAN-Empfang brechen Uploads häufig ab
Display bleibt nach dem Update dunkel	Trenne den Controller kurz von der Stromversorgung und schalte ihn wieder ein. Hilft das nicht, spiele die Firmware per USB neu auf, siehe Controller aktualisieren (per USB)
Update über WLAN klappt gar nicht	Aktualisiere den Controller stattdessen per USB-Kabel am PC, siehe Controller aktualisieren (per USB)
