Bilder statt Züge anzeigen

Neben der eingebauten Zugtafel kann der Zugzielanzeiger fertige Bilder anzeigen. Damit stellst du Anzeigen dar, die sich mit dem eingebauten Layout nicht nachbauen lassen — zum Beispiel im Stil der SBB, der ÖBB oder einer U-Bahn. Außerdem kann er Bilder von einer Web-Adresse holen, die sich von selbst aktualisieren.

Inhalt

Bilder statt Züge anzeigen

Auf Bilder umschalten

Öffne mit dem Zahnrad ⚙ die Einstellungen und wähle eine der beiden Bild-Anzeigearten:

Bilder Manuell — zeigt ein Bild und wartet, bis du ein anderes auswählst
Bilder Intervall — wechselt von selbst alle paar Sekunden zum nächsten Bild. Wie lange ein Bild stehen bleibt, stellst du bei Intervall-Zeit (s) ein

Nach dem Speichern zeigt das Display das erste Bild.

Die Bilderliste

In der Kachel schaltest du über der Liste von Züge auf Bilder um. Darunter erscheinen alle Bilder, die auf diesem Gleis liegen.

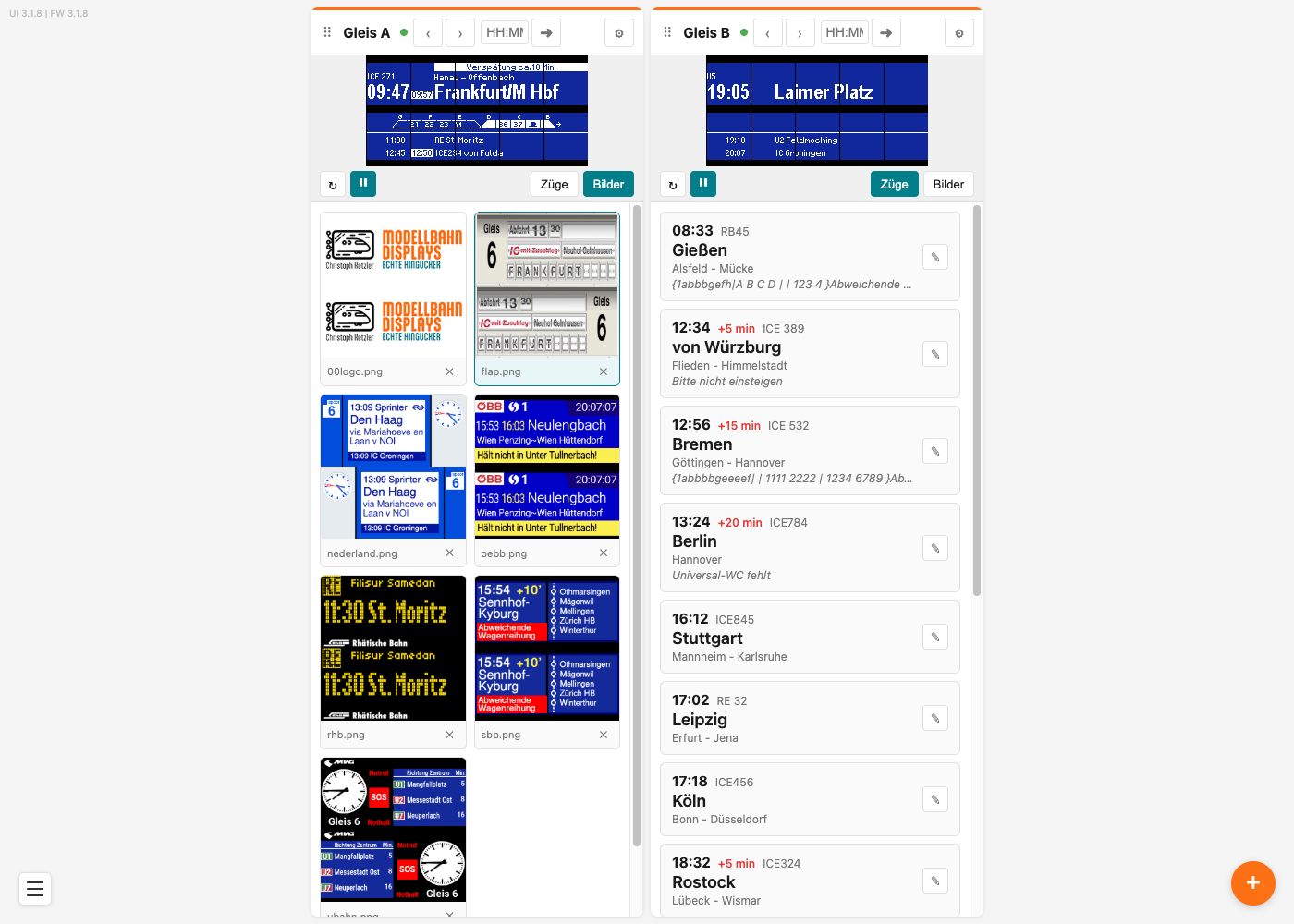

Die Bilderliste mit Vorschaubildern, Dateinamen und Löschknöpfen

Klick auf ein Bild zeigt es sofort auf dem Display an. Das gerade gezeigte Bild ist farblich hervorgehoben
✕ löscht das Bild, nach einer Rückfrage
Ganz unten steht + Bild hochladen

Jedes Gleis hat seine eigene Bilderliste — ein Bild auf Gleis A erscheint nicht automatisch auch auf Gleis B.

Hinweis: Im Auslieferungszustand liegen schon Beispielanzeigen auf dem Gerät — unter anderem im Stil der SBB, der ÖBB, der Rhätischen Bahn, der niederländischen Bahn und der Münchner U-Bahn, dazu eine Fallblattanzeige.

Ein Bild hochladen

Klicke auf + Bild hochladen und wähle eine PNG-Datei von deinem Computer oder Smartphone.

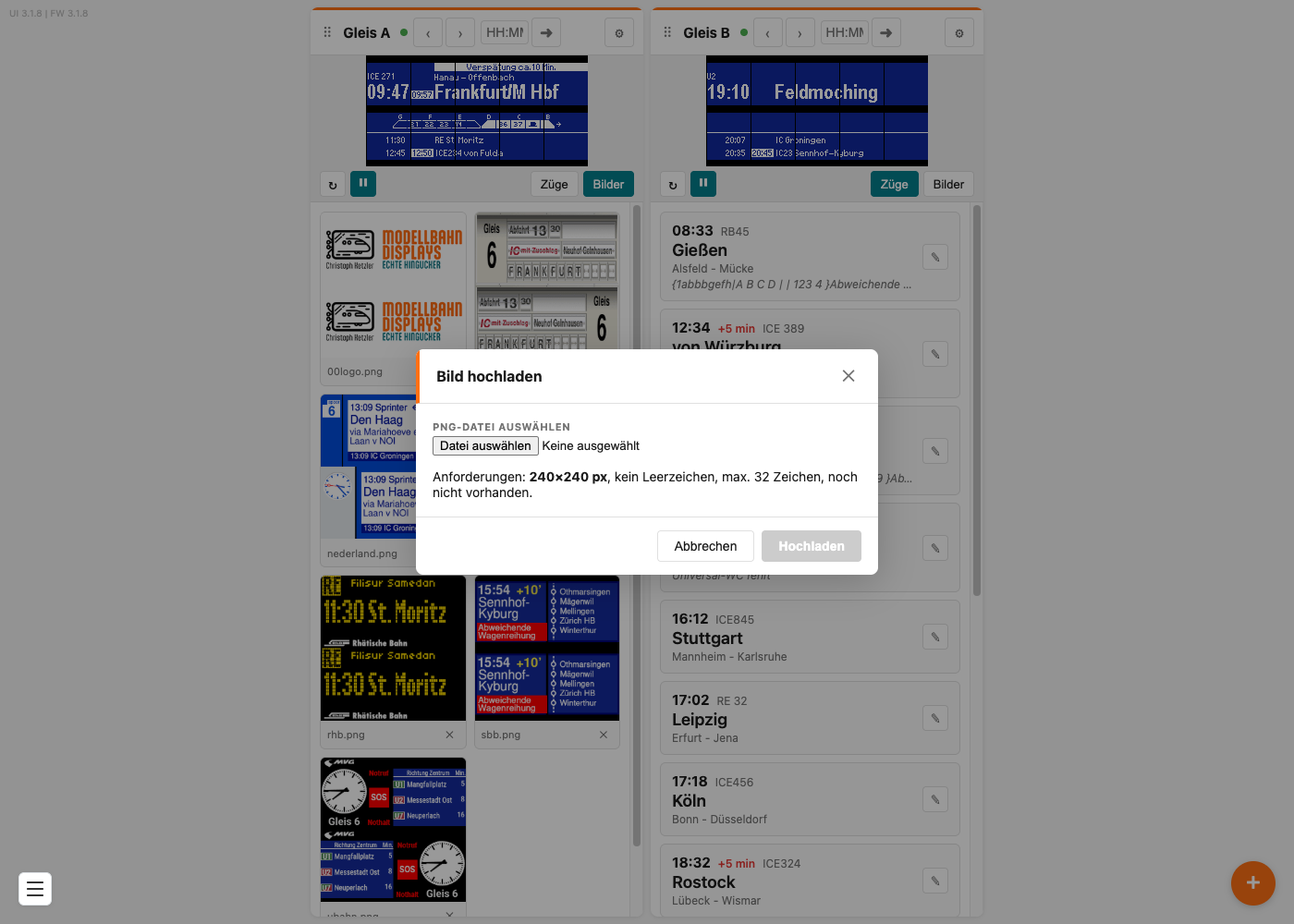

Das Fenster Bild hochladen mit der Vorschau und der Prüfung von Dateiname, Größe und Abmessungen

Die Oberfläche prüft die Datei sofort und zeigt dir Dateiname, Dateigröße, Breite, Höhe und den freien Speicher an — grün, wenn alles passt, rot, wenn etwas nicht stimmt. Der Knopf Hochladen bleibt ausgegraut, solange nicht alle Bedingungen erfüllt sind.

Anforderung	Erklärung
Format PNG	Andere Formate wie JPG oder GIF werden nicht angenommen
Genaue Bildgröße	240 × 240 Pixel. Die Angabe steht auch im Hinweistext des Fensters
Kein Leerzeichen im Dateinamen	Benutze stattdessen Bindestriche oder Unterstriche
Höchstens 32 Zeichen im Dateinamen	Kürzere Namen sind übersichtlicher
Name noch nicht vergeben	Ein Bild mit demselben Namen musst du erst löschen

Nach dem Hochladen dauert es einen kurzen Moment, dann erscheint das Bild in der Liste.

Tipp: Pro Gleis passen bis zu 100 Bilder auf den Controller. Die Anzeige Freier Speicher im Upload-Fenster sagt dir, wie viel Platz noch übrig ist.

Die Reihenfolge festlegen

In der Anzeigeart Bilder Intervall laufen die Bilder in alphabetischer Reihenfolge durch — nicht in der Reihenfolge, in der du sie hochgeladen hast.

Willst du die Reihenfolge selbst bestimmen, stell den Dateinamen Zahlen voran:


So machen es auch die mitgelieferten Beispielbilder.

Hinweis: Einen Dateinamen kannst du auf dem Controller nicht ändern. Benenne die Datei auf deinem Computer um und lade sie neu hoch.

Wie das Bild auf Vorder- und Rückseite kommt

Die Anzeige eines Gleises ist doppelseitig und vom Bahnsteig aus von beiden Seiten lesbar. Bei der Zugtafel steht auf beiden Seiten dasselbe. Ein Bild dagegen wird auf beide Seiten aufgeteilt: Die eine Hälfte erscheint vorn, die andere hinten.

Deshalb ist die geforderte Bildhöhe doppelt so groß wie das, was eine Seite zeigt. So kannst du auf beiden Seiten unterschiedliche Inhalte zeigen — zum Beispiel die Gleisnummer jeweils zur Bahnsteigaußenseite hin.

Beide Hälften legst du aufrecht an. Drehen oder spiegeln musst du nichts, das übernimmt der Anzeiger.

Dabei gilt: Die obere Hälfte deines Bildes erscheint vorne, die untere Hälfte hinten.

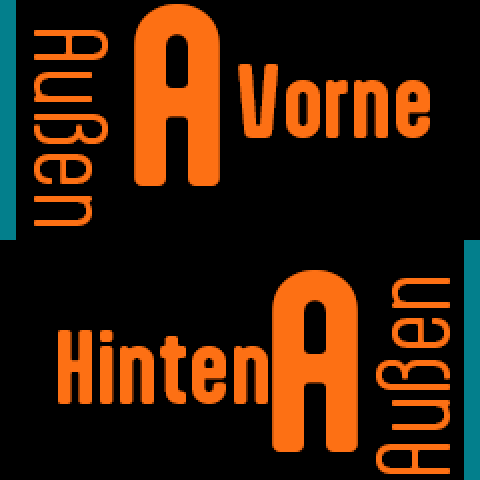

Vorlage für ein 240×240-Bild: oben die Vorderseite, unten die Rückseite, jeweils mit der Markierung der Bahnsteig-Außenseite

Soll auf beiden Seiten dasselbe stehen, setzt du denselben Inhalt einfach zweimal untereinander — so sind die mitgelieferten Beispielbilder sbb.png und rhb.png aufgebaut.

Tipp: Entwirf dein Bild so, dass beide Hälften für sich funktionieren — jede Seite zeigt nur eine davon.

Bilder aus dem Web

Unter zza.yuv.de/i/ gibt es einen Generator, der Anzeigen im Stil anderer Bahnen zeichnet — ÖBB, SBB, Rhätische Bahn, U-Bahn München und weitere.

Es gibt zwei Wege, seine Anzeigen auf den Anzeiger zu bekommen. Sie unterscheiden sich in dem, was am Ende auf der Tafel steht — und sie brauchen unterschiedliche Anzeigearten:

	Weg 1: Bild herunterladen	Weg 2: Image-URL
Was auf der Tafel steht	ein Standbild mit den Zügen, die du im Generator eingetippt hast	deine echten Züge vom Anzeiger, gezeichnet im Design des Generators
Wann es sich ändert	nie — bis du ein anderes Bild hochlädst	jede Minute, automatisch
Nötige Anzeigeart	Bilder Manuell oder Bilder Intervall	Manuell, Intervall oder Live
Zugliste	wird nicht benutzt	ist die Quelle der Anzeige

Weg 1 ist der einfachere: Du erzeugst ein Bild, lädst es herunter und spielst es wie jedes andere Bild auf den Anzeiger. Weg 2 nimmt dir die Arbeit ab — du pflegst deine Züge ganz normal in der Zugliste, und das Aussehen kommt vom Generator.

Weg 1: Ein Bild erzeugen und hochladen

Wähle oben unter Theme ein Design, trage Gleis ein und fülle bis zu drei Züge mit Zeit, Abweich., Nr., Von/Nach, Über und Hinweis. Ein Klick auf Generate Image erzeugt das Bild.

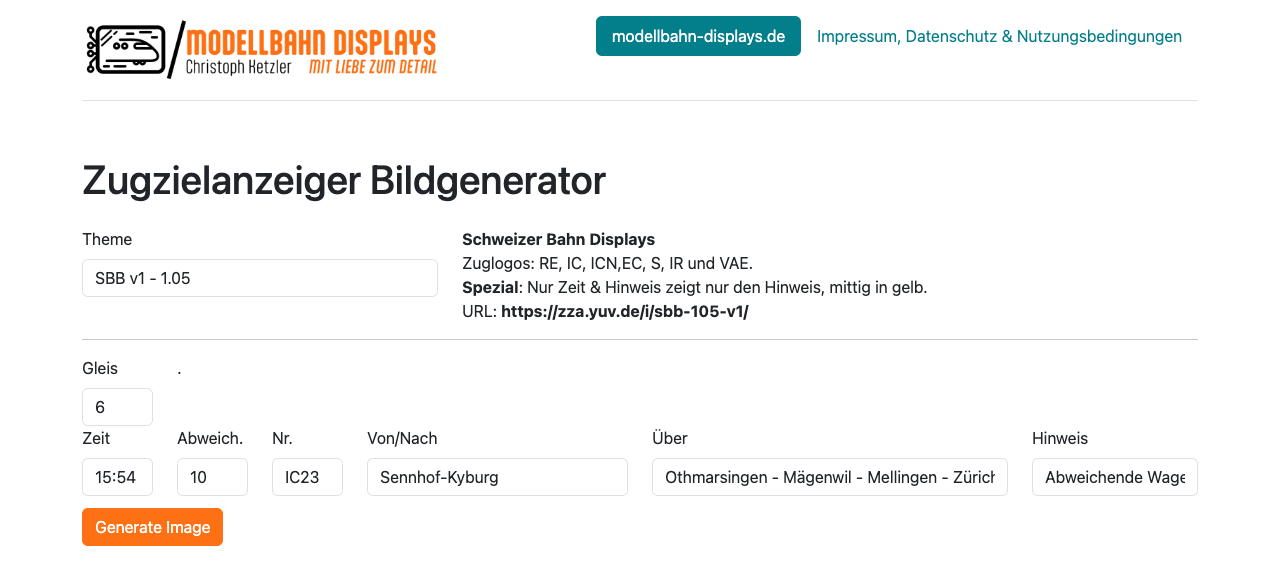

Der Bildgenerator mit der Theme-Auswahl links, den Infos zum gewählten Design rechts und den Eingabefeldern für die Zugdaten darunter

Rechts neben der Theme-Auswahl stehen die Besonderheiten des gewählten Designs — etwa welche Zuglogos es kennt — und darunter die URL, die du für Weg 2 brauchst.

So kommt das fertige Bild auf den Anzeiger:

Klicke mit der rechten Maustaste auf das erzeugte Bild und wähle Bild speichern unter… (am Smartphone: lange auf das Bild tippen, dann Bild sichern)
Lade die gespeicherte PNG-Datei wie jedes andere Bild hoch — siehe Ein Bild hochladen
Stell die Anzeigeart auf Bilder Manuell oder Bilder Intervall

Das Ergebnis ist ein Standbild: Es zeigt immer die Züge, die du im Formular eingetragen hast. Ändert sich etwas an deinem Fahrplan, erzeugst du ein neues Bild.

Weg 2: Der Generator zeichnet deine echten Züge

Trägst du die Adresse des Generators in den Einstellungen bei Image-URL ein, schickt der Anzeiger jede Minute seine eigenen Zugdaten dorthin — die drei Züge, die sonst auf der Tafel stünden — und bekommt ein frisch gezeichnetes Bild zurück. Auf der Tafel stehen dann deine echten Züge, aber im Design einer anderen Bahn.

Du pflegst deine Züge also ganz normal in der Zugliste, und das Aussehen kommt vom Generator. In der Anzeigeart Live sind es sogar die echten Fahrplandaten.

Wichtig: Dieser Weg läuft nicht in den Bild-Anzeigearten. Steht die Anzeigeart auf Bilder Manuell oder Bilder Intervall, fragt der Anzeiger die Adresse gar nicht erst ab — dort zeigt er nur Bilder, die auf ihm liegen. Für den Generator brauchst du Manuell, Intervall oder Live; nur dort hat der Anzeiger Zugdaten, die er verschicken kann.

So richtest du ihn ein:

Wähle auf der Generator-Seite ein Theme und kopiere rechts in der Infospalte die URL
Öffne am Anzeiger mit dem Zahnrad ⚙ die Einstellungen
Trage die Adresse bei Image-URL ein
Stell die Anzeigeart auf Manuell, Intervall oder Live
Speichern

Wichtig: Die Generator-Seite zeigt die Adresse mit https:// an. Der Anzeiger kann nur unverschlüsselte Adressen abrufen — trage sie deshalb mit http:// ein, also ohne das s.

Löschst du den Inhalt des Feldes Image-URL wieder und speicherst, kommt die eingebaute Zugtafel zurück.

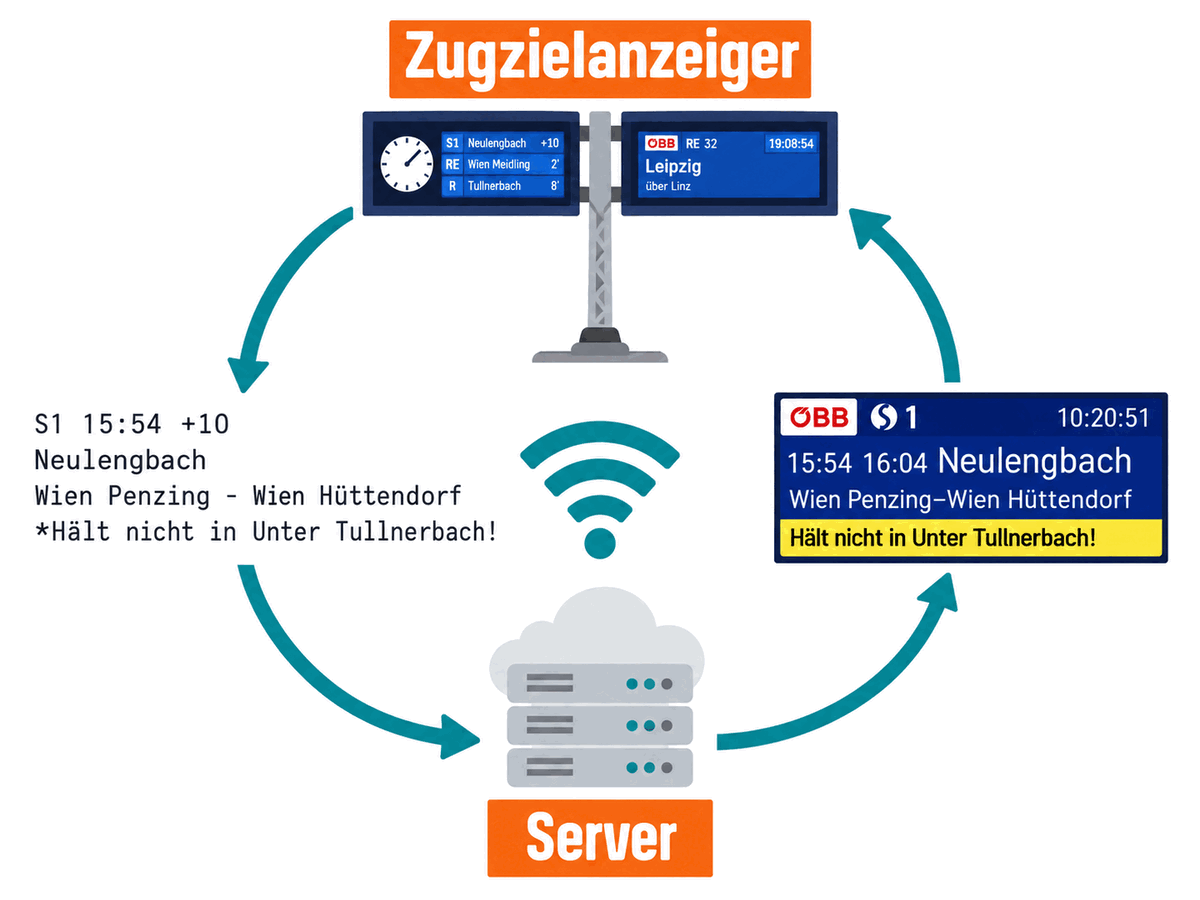

Kreislauf: Der Anzeiger schickt seine Zugdaten an den Server, der daraus ein Bild im gewählten Design erzeugt und zurückschickt

Die Designs

Der Generator bietet dieselben Designs auch für ältere Displaygrößen an. Nimm die Adressen aus dieser Tabelle — sie passen zu den 1,05”-Anzeigern.

Design	Adresse
ÖBB	`http://zza.yuv.de/i/oebb-105-v1/`
SBB	`http://zza.yuv.de/i/sbb-105-v1/`
Rhätische Bahn	`http://zza.yuv.de/i/rhb-105-v1/`
U-Bahn München	`http://zza.yuv.de/i/umuc-105-v1/`
Nederland	`http://zza.yuv.de/i/nederland-105-v1/`
Faltblatt	`http://zza.yuv.de/i/faltblatt-105-v1/`

Tipp: Eine Adresse kannst du vorher im Browser ausprobieren. Rufst du sie einfach auf, bekommst du ein Beispielbild zu sehen — dann weißt du, dass sie stimmt.

Problembehebung

Problem	Lösung
Hochladen bleibt ausgegraut	Eine der Anforderungen ist nicht erfüllt. Die rot markierte Zeile im Fenster sagt dir, welche
„Keine gültige PNG-Datei”	Die Datei ist kein PNG. Speichere sie in einem Bildprogramm als PNG
Das Bild ist zu groß oder zu klein	Die Abmessungen müssen exakt stimmen. Die geforderte Größe steht im Upload-Fenster
Das Bild erscheint nicht auf dem Display	Prüfe die Anzeigeart — sie muss auf Bilder Manuell oder Bilder Intervall stehen
Die Bilder laufen in falscher Reihenfolge	Sortiert wird alphabetisch. Stell den Dateinamen Zahlen voran
Nur die Hälfte meines Bildes ist zu sehen	Das ist so gewollt — die andere Hälfte steht auf der Rückseite
Das Bild von der Image-URL kommt nicht	Prüfe zuerst die Anzeigeart: In Bilder Manuell und Bilder Intervall wird die Adresse nicht abgefragt. Sie muss auf Manuell, Intervall oder Live stehen
Die Image-URL stimmt, es kommt trotzdem kein Bild	Prüfe, ob die Adresse mit `http://` beginnt und ob der Anzeiger ins Internet kommt
Der Generator zeigt andere Züge als meine Zugliste	Das Bild ist ein heruntergeladenes Standbild (Weg 1). Für die echten Züge brauchst du die Image-URL (Weg 2)
Ich will ein Bild umbenennen	Das geht auf dem Controller nicht. Umbenennen, neu hochladen, altes löschen
