Displays montieren mit dem Montagekit
Mit dem Montagekit befestigst du ein Display sauber auf deiner Anlage: Das Display steckt in einer schmalen Schiene, die durch ein Langloch in der Grundplatte nach unten geführt und dort fixiert wird. Unter der Platte sitzt der Controller auf seinem eigenen Halter. Von oben sieht man nur das Display — Kabel und Elektronik verschwinden unter der Anlage.
Weil sich die Schiene frei nach oben und unten schieben lässt, bestimmst du die Höhe des Displays selbst. Es kann direkt auf der Grundplatte stehen, aber genauso auf einem Bahnsteig oder einer Geländeerhöhung.
Der Controller-Halter lässt sich außerdem ohne Anlage als Ständer aufbauen. Damit kannst du dein Display in Ruhe auf dem Schreibtisch einrichten und ausprobieren, bevor du das erste Loch bohrst.
Hinweis: Das Montagekit erscheint zuerst zusammen mit der neuen Tankstellenanzeige. Danach gibt es das Kit auch für alle weiteren Displays, die im vierten Quartal 2026 dazukommen.
Inhalt
- Displays montieren mit dem Montagekit

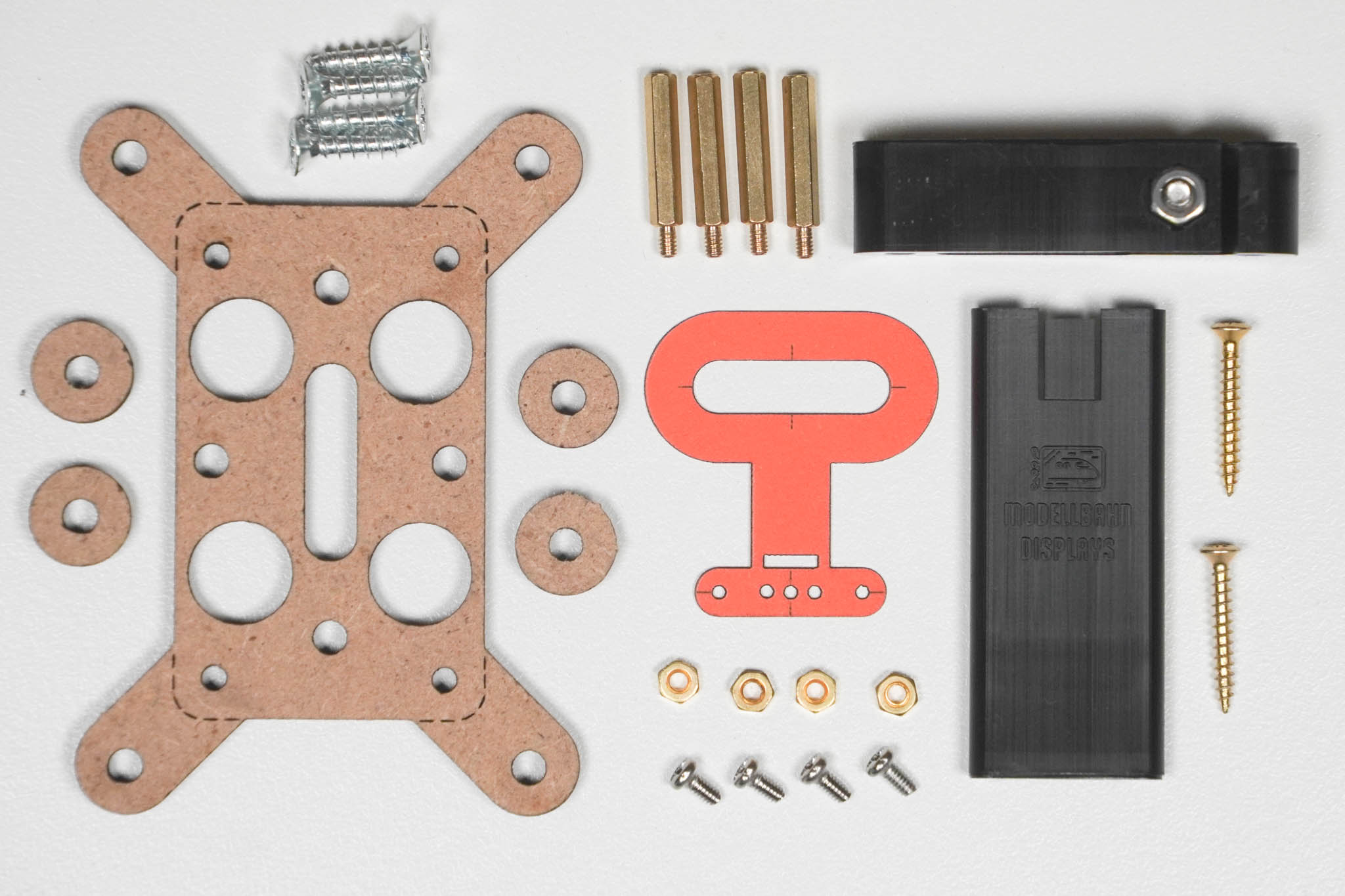

Was im Montagekit enthalten ist
| Teil | Anzahl | Wofür |
|---|---|---|
| Controller-Halter (MDF-Platte mit Langloch) | 1 | Trägt den Controller unter der Anlage — oder dient als Ständer |
| Schiene (schwarzes Kunststoffprofil) | 1 | Nimmt das Display auf und führt das Flachbandkabel nach unten |
| Schienenfixierung (schwarzes Teil mit seitlicher Schraube) | 1 | Klemmt die Schiene unter der Grundplatte fest |
| Anzeichenhilfe (oranger Karton) | 1 | Schablone zum Anzeichnen von Langloch und Bohrungen |
| Abstandshalter (Messing, sechskantig) | 4 | Abstand zwischen Controller-Halter und Controller — oder Füße beim Ständer |
| Muttern (Messing) | 4 | Werden in den Controller-Halter eingesetzt, die Abstandshalter werden hineingeschraubt |
| Kleine Schrauben (Edelstahl) | 4 | Befestigen den Controller auf den Abstandshaltern |
| Spanplattenschrauben (silber) | 4 | Befestigen den Controller-Halter an der Grundplatte |
| Holzschrauben (gold) | 2 | Befestigen die Schienenfixierung an der Grundplatte |
| Abstandsringe (MDF) | 4 | Kommen bei dünnen Platten unter den Controller-Halter, damit die Schrauben nicht zu tief eindringen |

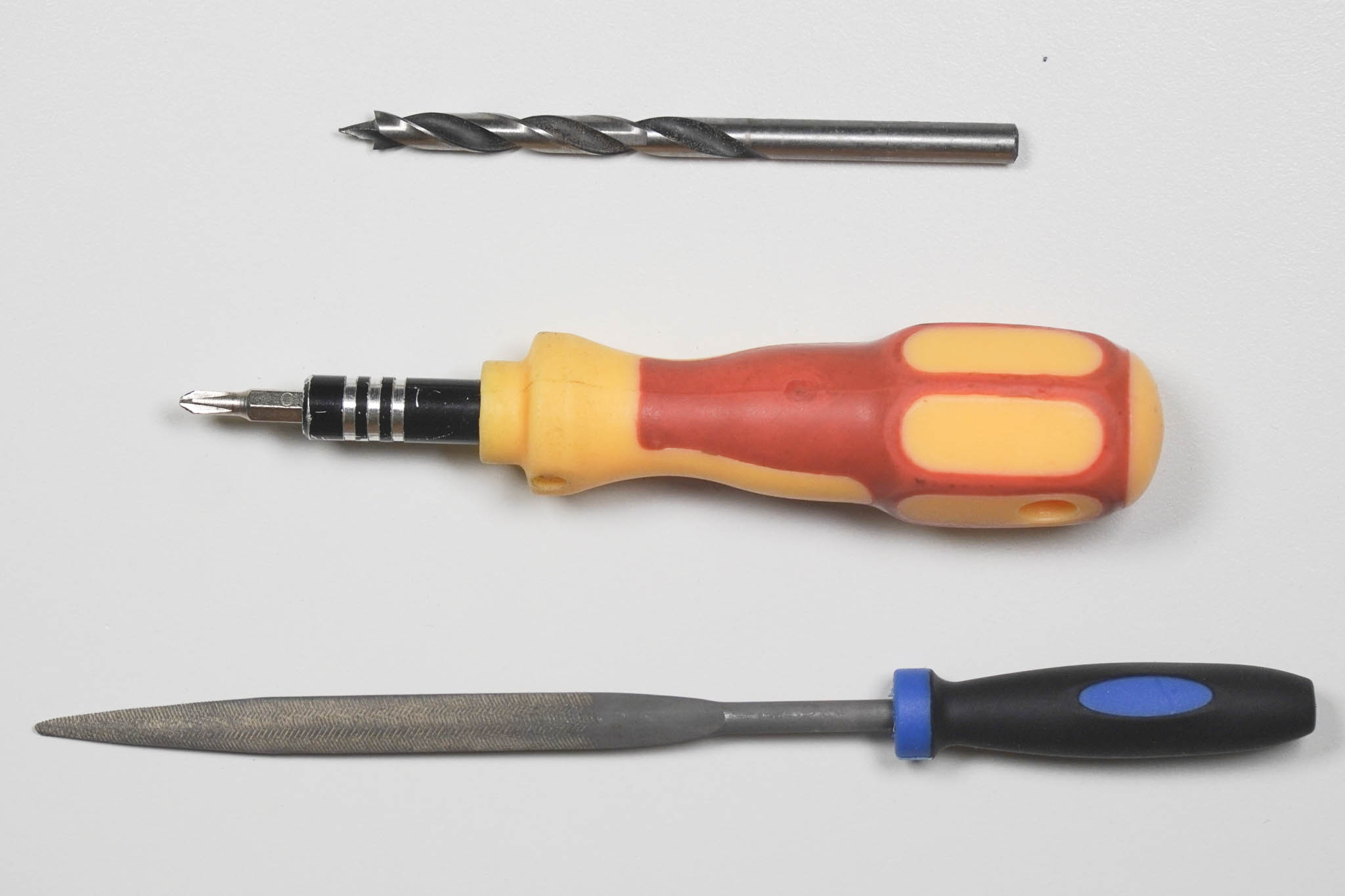

Was du sonst noch brauchst
- Einen 5-mm-Holzbohrer und eine Bohrmaschine oder einen Akkuschrauber
- Einen Schraubendreher mit Kreuzschlitz
- Eine Flachfeile zum Nacharbeiten des Langlochs
- Einen Bleistift zum Anzeichnen — die Bohrpunkte lassen sich auch direkt mit der Bohrerspitze anreißen
Mehr Werkzeug brauchst du nicht: Alle Bohrungen werden mit dem 5-mm-Bohrer gemacht, und alle Schrauben im Kit haben einen Kreuzschlitz.
Außerdem brauchst du natürlich dein Display, den passenden Controller und das Flachbandkabel, mit dem beide verbunden werden.
Tipp: Verbinde Display und Controller am besten schon vor der Montage einmal und schau dir an, ob alles läuft — siehe Flachbandkabel anschließen. Wie du dafür den Ständer aufbaust, steht gleich im nächsten Abschnitt.
Der Controller-Halter als Ständer
Bevor das Display fest auf die Anlage kommt, kannst du es mit dem Controller-Halter als Ständer aufstellen — praktisch zum Einrichten des WLANs, zum Ausprobieren der Anzeigen und um zu sehen, wie das Display in echt wirkt.
Muttern einsetzen

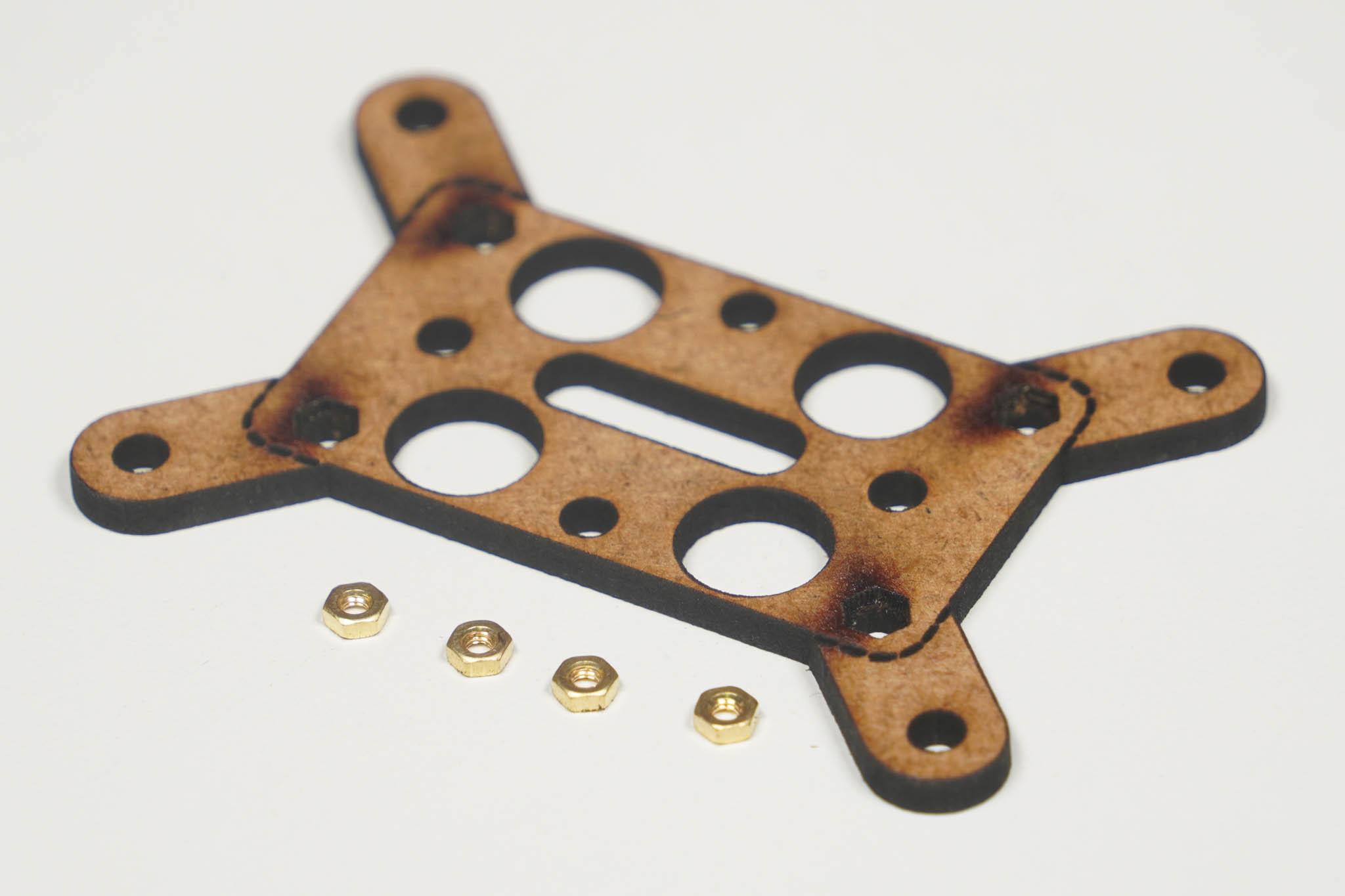

Auf einer Seite des Controller-Halters siehst du vier sechseckige Vertiefungen. Dort hinein kommen die vier Messingmuttern.

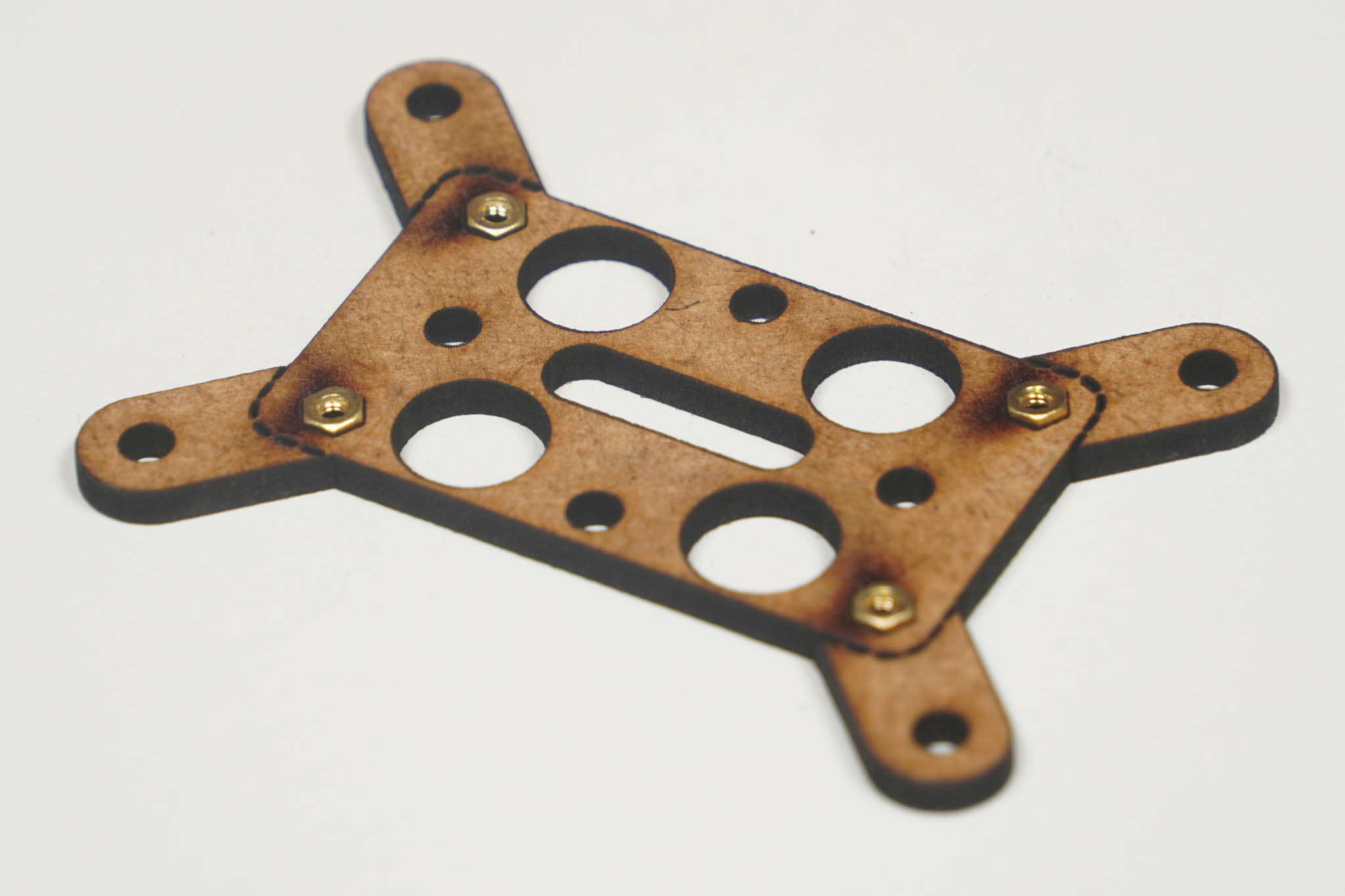

Lege die Muttern in die Vertiefungen. Sie sitzen dort verdrehsicher und müssen nicht festgehalten werden.
Abstandshalter einschrauben

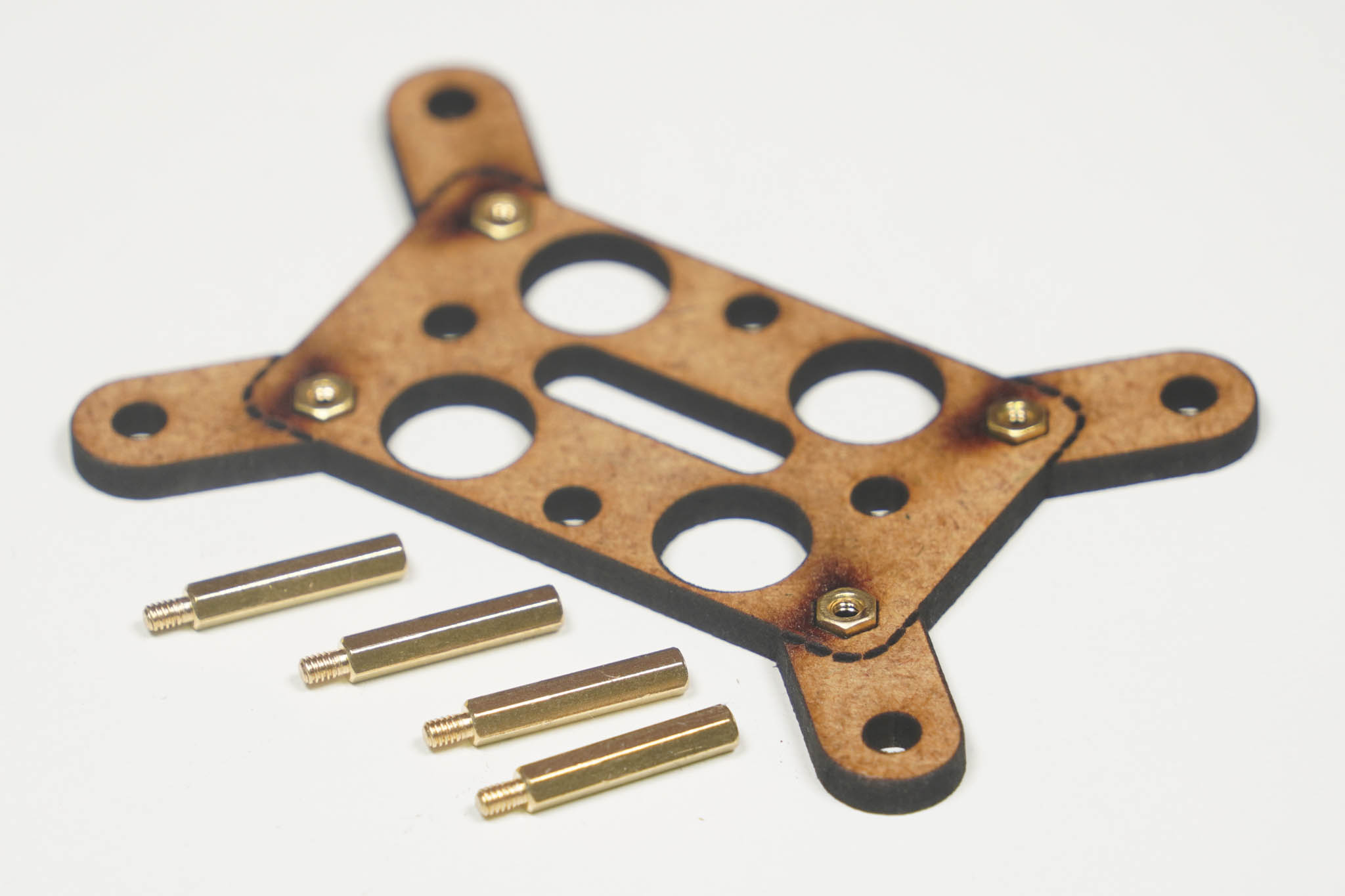

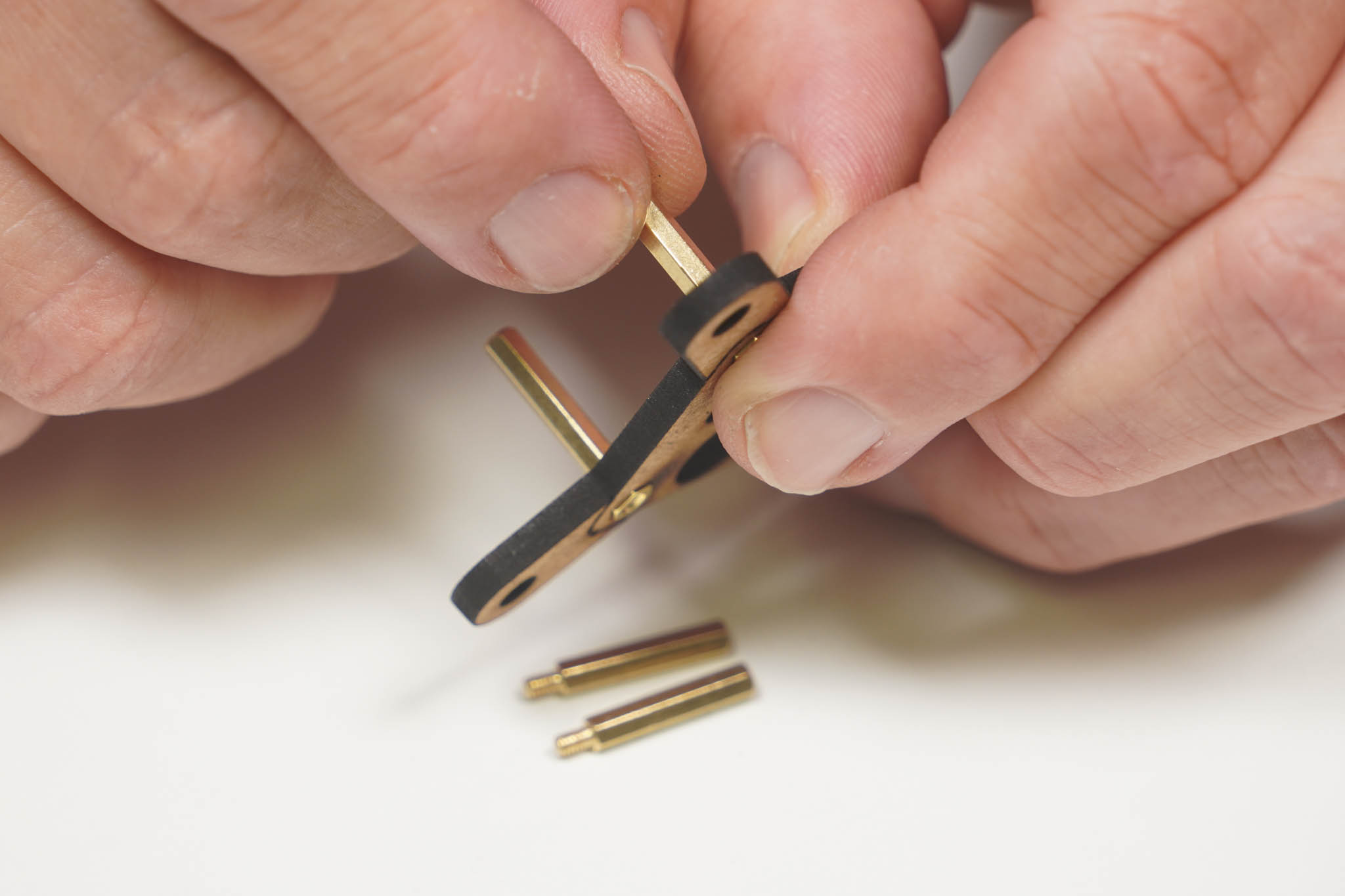

Die vier Abstandshalter haben an einem Ende ein Gewinde. Dieses Gewinde schraubst du von der anderen Seite in die Muttern.
Schraube sie von Hand ein — mit den Fingern festziehen reicht völlig.
Achtung: Zieh die Abstandshalter nur handfest an und niemals mit einer Zange. MDF ist weich — bei zu viel Kraft bricht die sechseckige Vertiefung aus. Die Mutter hat dann keinen Halt mehr, und an dieser Stelle lässt sich kein Abstandshalter mehr eindrehen.

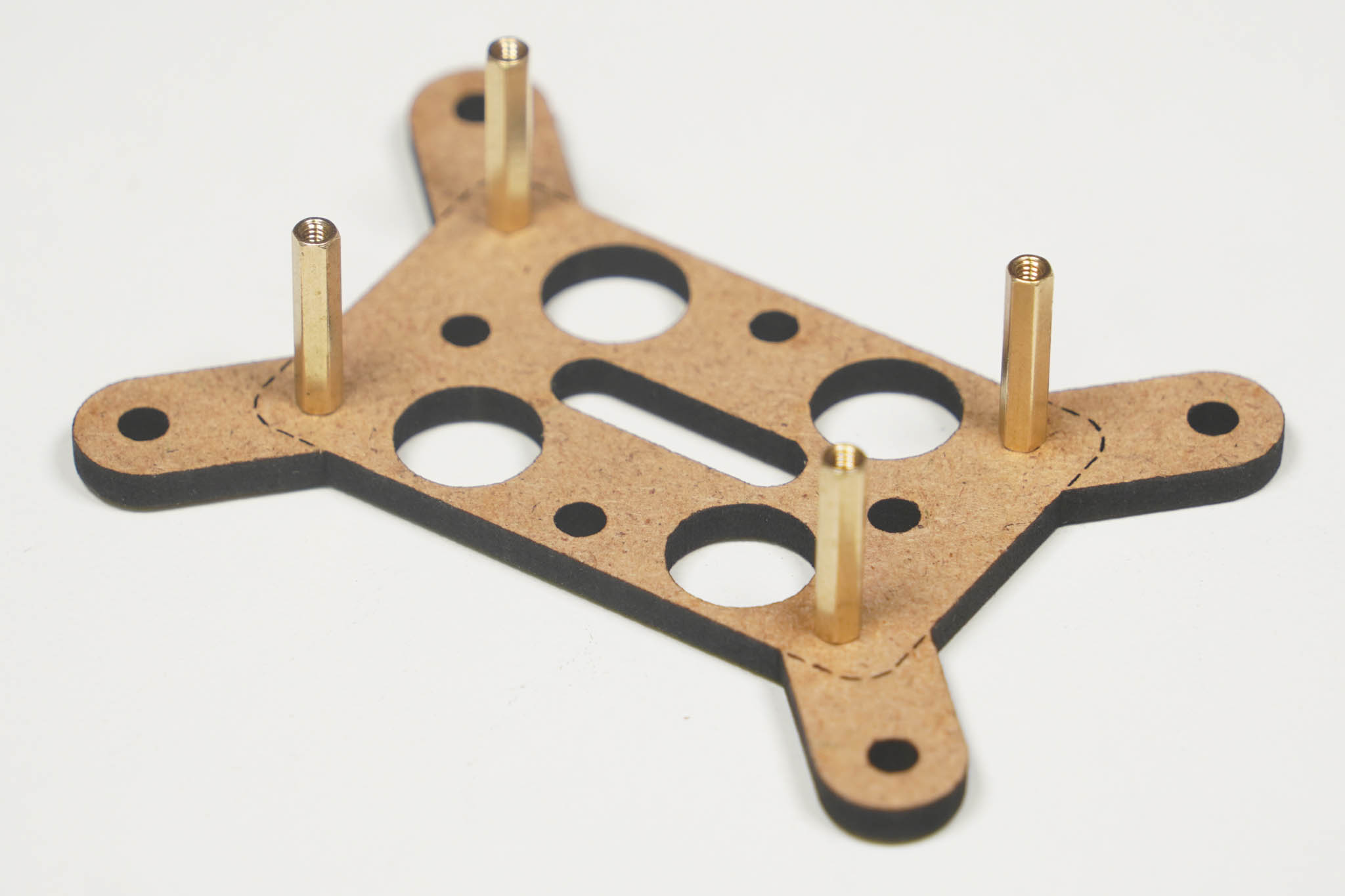

Wenn alle vier sitzen, sieht der Halter so aus:
Schiene einsetzen

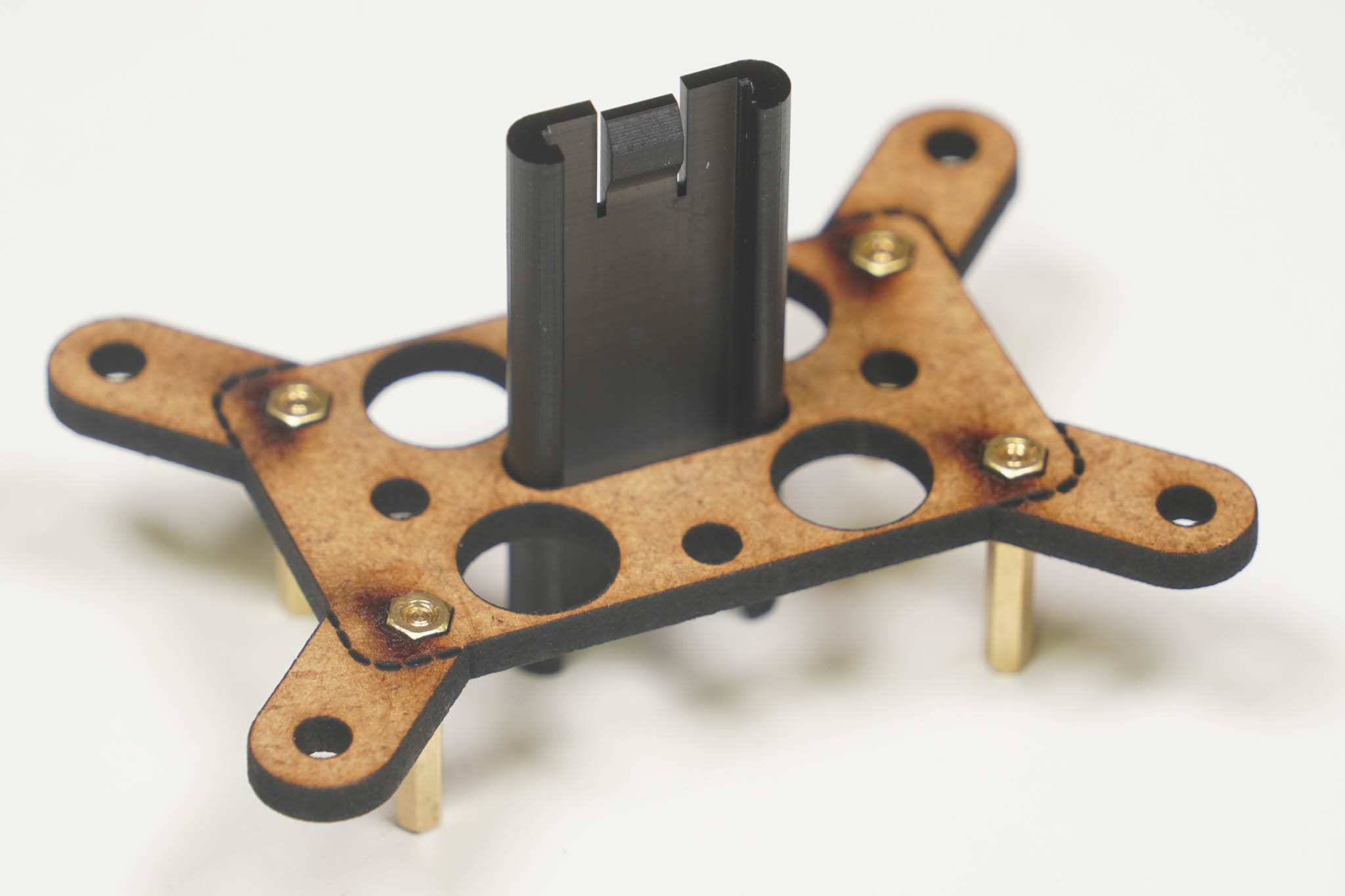

Dreh den Halter um: Die Abstandshalter sind jetzt die Füße. In das Langloch in der Mitte steckst du die Schiene.

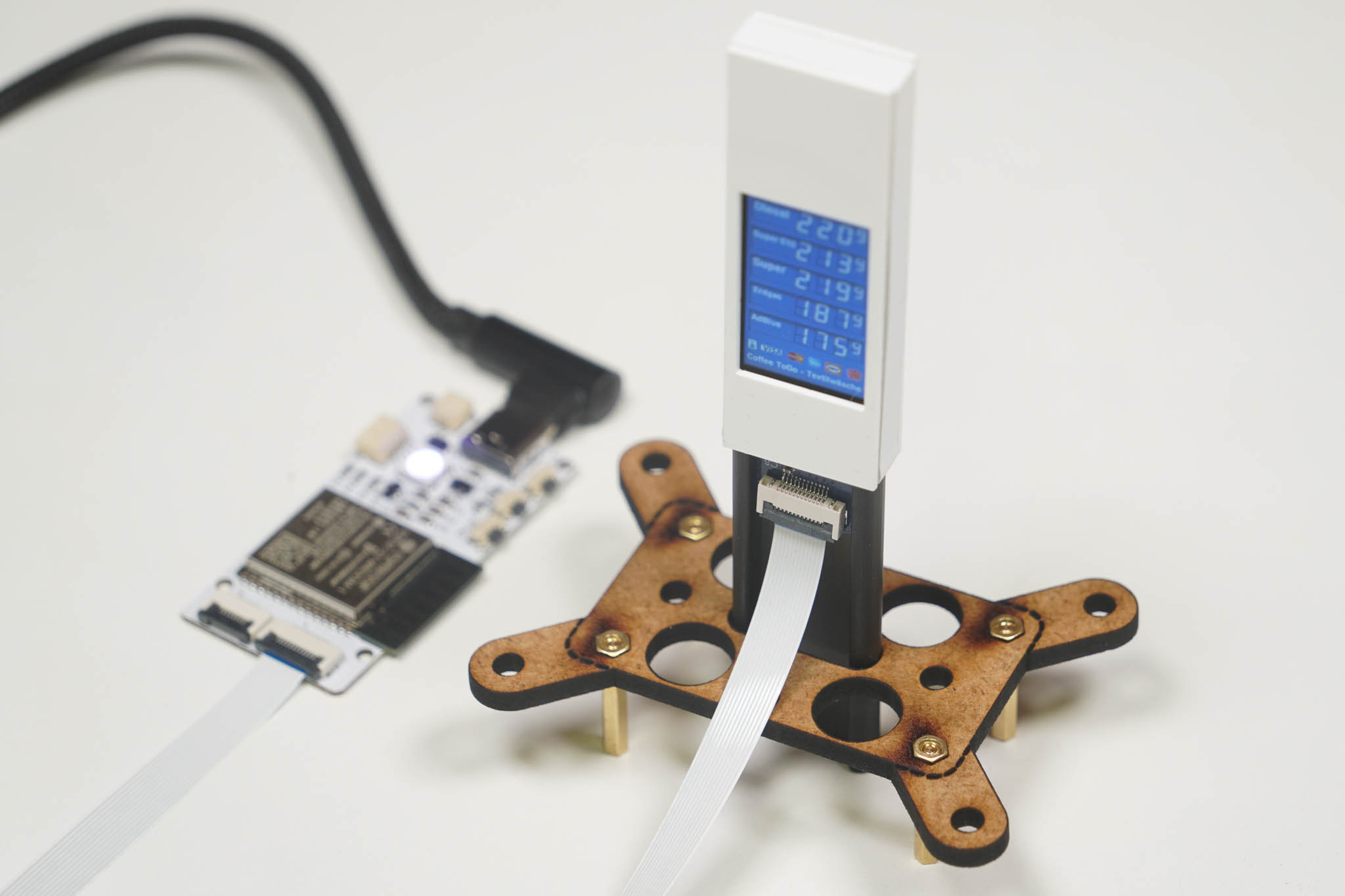

Display anschließen und aufstecken

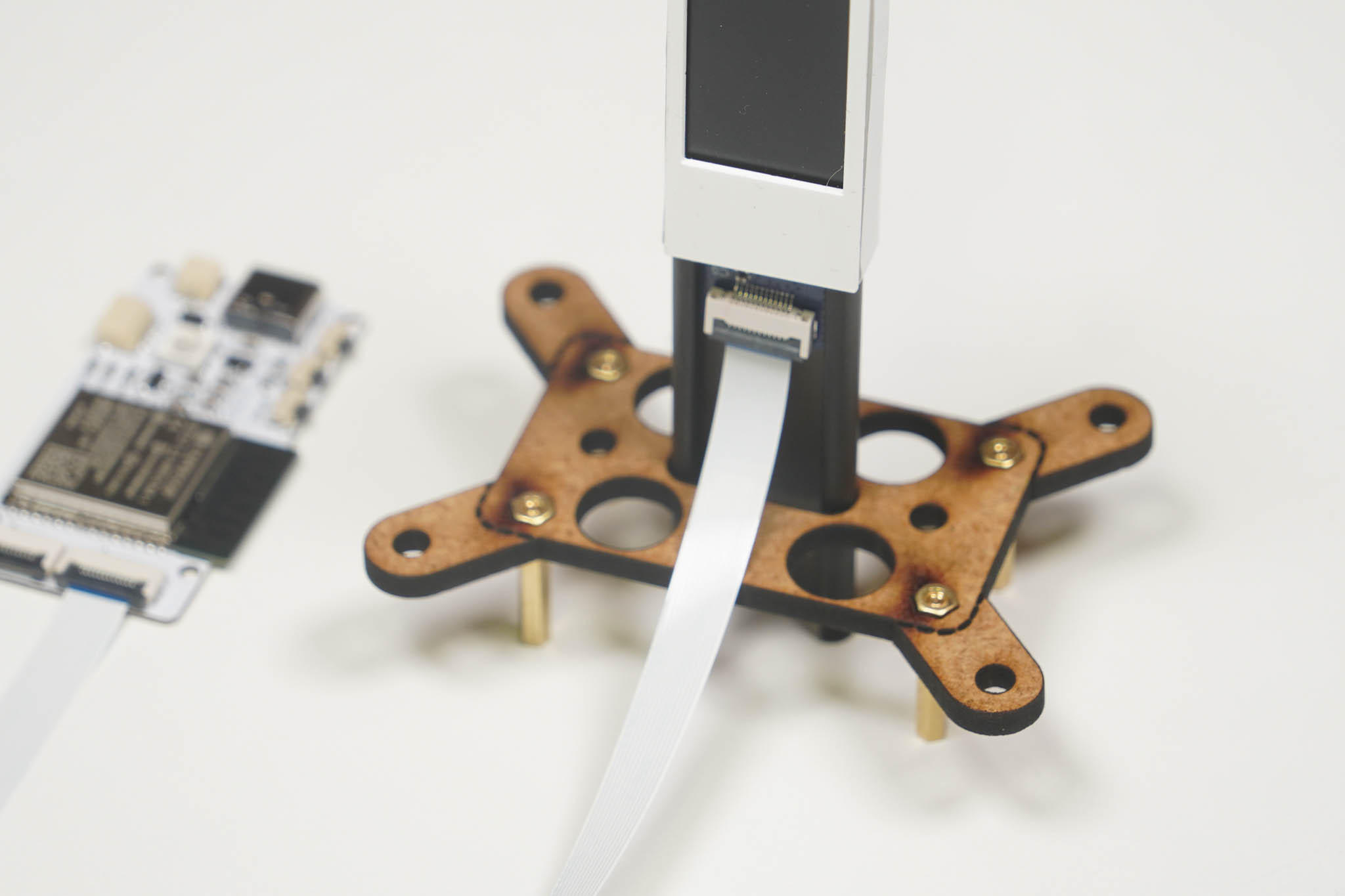

Schließe das Flachbandkabel am Display an und schiebe das Display oben in die Schiene. Durch die Schiene fädeln musst du das Kabel dabei nicht — es läuft einfach nach vorne weg.
Das andere Ende des Flachbandkabels kommt an den Controller. Den legst du einfach daneben. Jetzt noch Strom an den Controller — und das Display läuft.
Langloch für die Schiene anzeichnen und bohren
Jetzt geht es an die Anlage. Die Schiene braucht ein Langloch in der Grundplatte, durch das sie nach unten durchgeschoben wird.
Achtung: Das Langloch muss so sauber gearbeitet sein, dass sich die Schiene frei und leicht durchschieben lässt. Klemmt sie irgendwo, kann sie sich verziehen oder verdrehen. Dann bekommst du das Display gar nicht mehr aufgesteckt — oder du brauchst dafür so viel Kraft, dass es dabei kaputtgeht. Lieber einmal mehr feilen und probieren.
Position anzeichnen

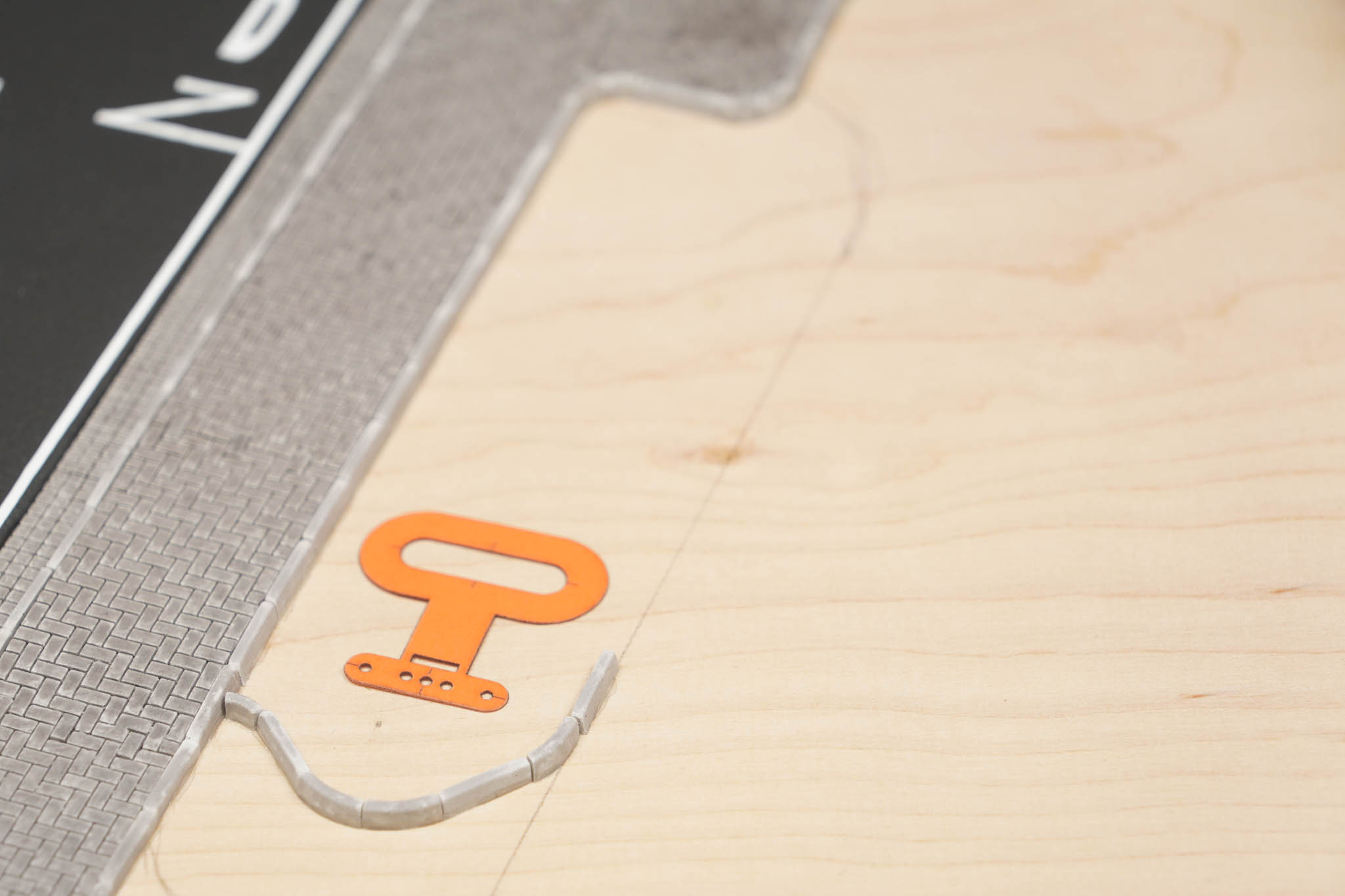

Lege die Anzeichenhilfe an die Stelle, an der das Display später stehen soll.
Tipp: Schau vor dem Anzeichnen einmal unter die Platte. Unter der Stelle brauchst du eine handbreit freie Fläche für die Schienenfixierung und den Controller-Halter. Sitzt dort genau ein Rahmenholz oder ein Querträger, such dir lieber gleich eine andere Position.

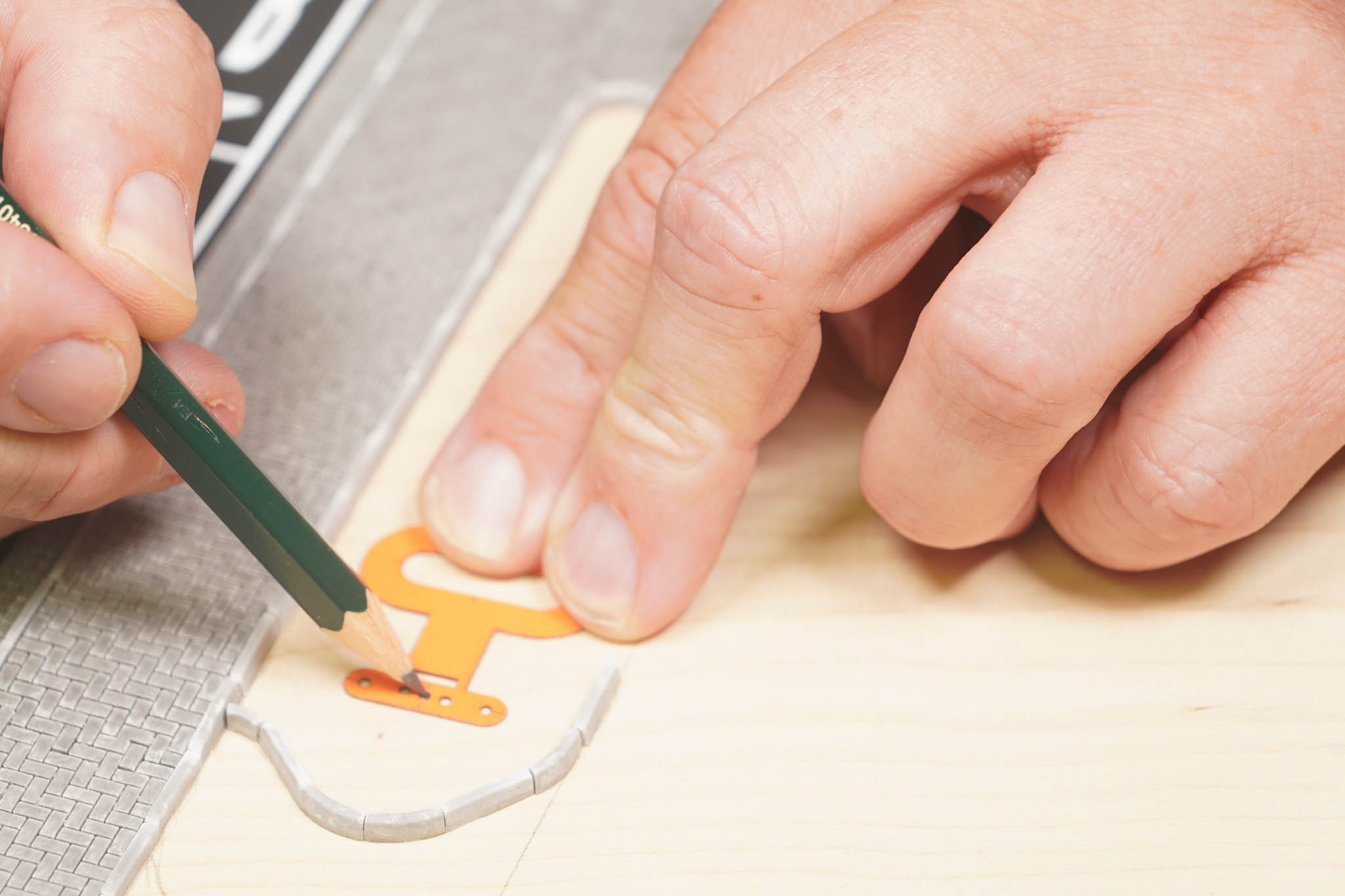

Ihre wichtigste Aufgabe: Durch die kleinen Löcher zeichnest du die Mittelpunkte für die Bohrungen an. Halte die Schablone dabei gut fest.

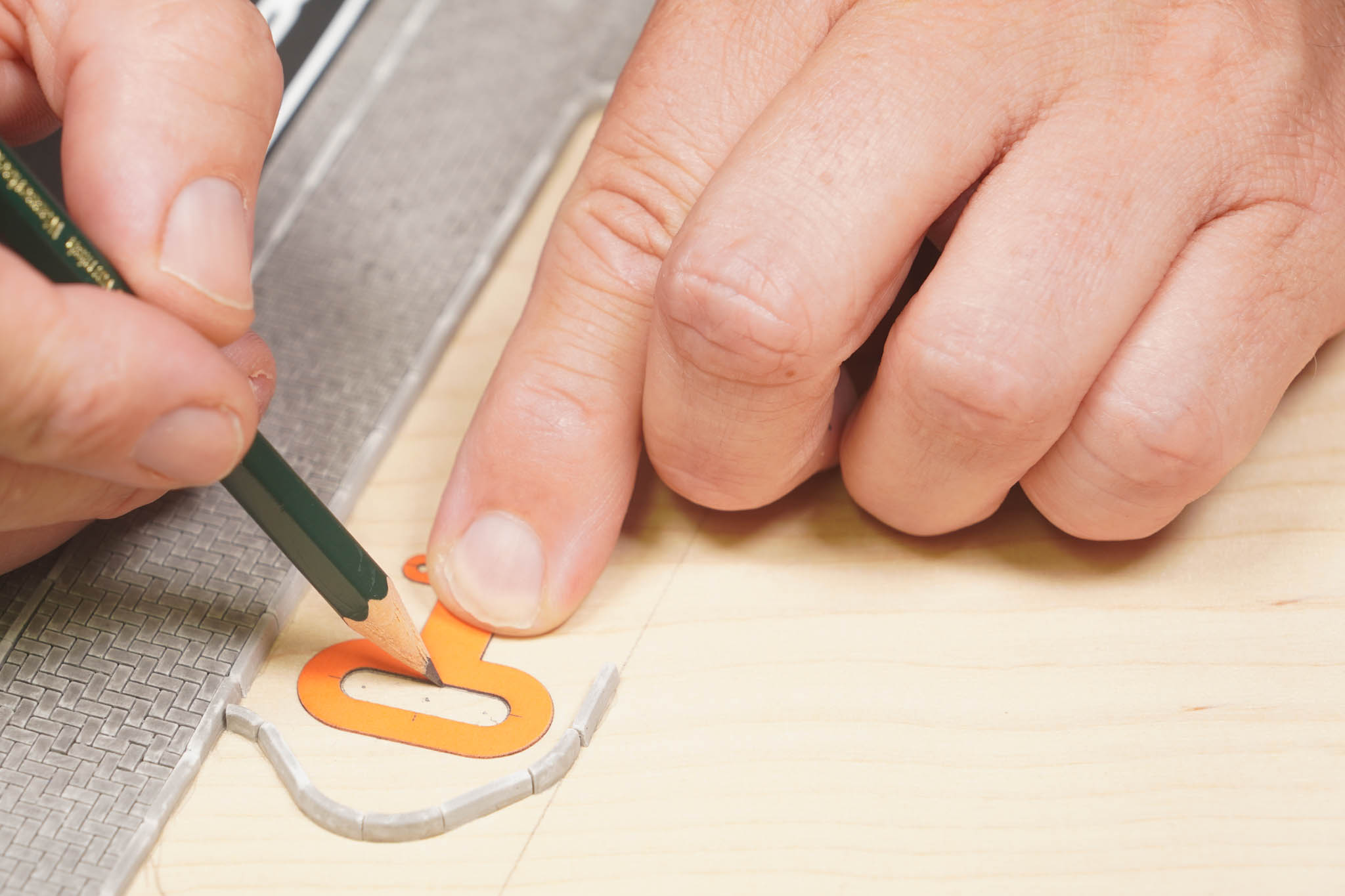

Mit der großen Aussparung kannst du außerdem die Kontur des Langlochs nachzeichnen.
Tipp: Die aufgezeichnete Kontur brauchst du vor allem dann, wenn du gar nicht bohren willst. In Schaumstoffplatten und ähnlichen Modellbau-Materialien schneidest du das Langloch stattdessen einfach mit dem Cuttermesser aus.

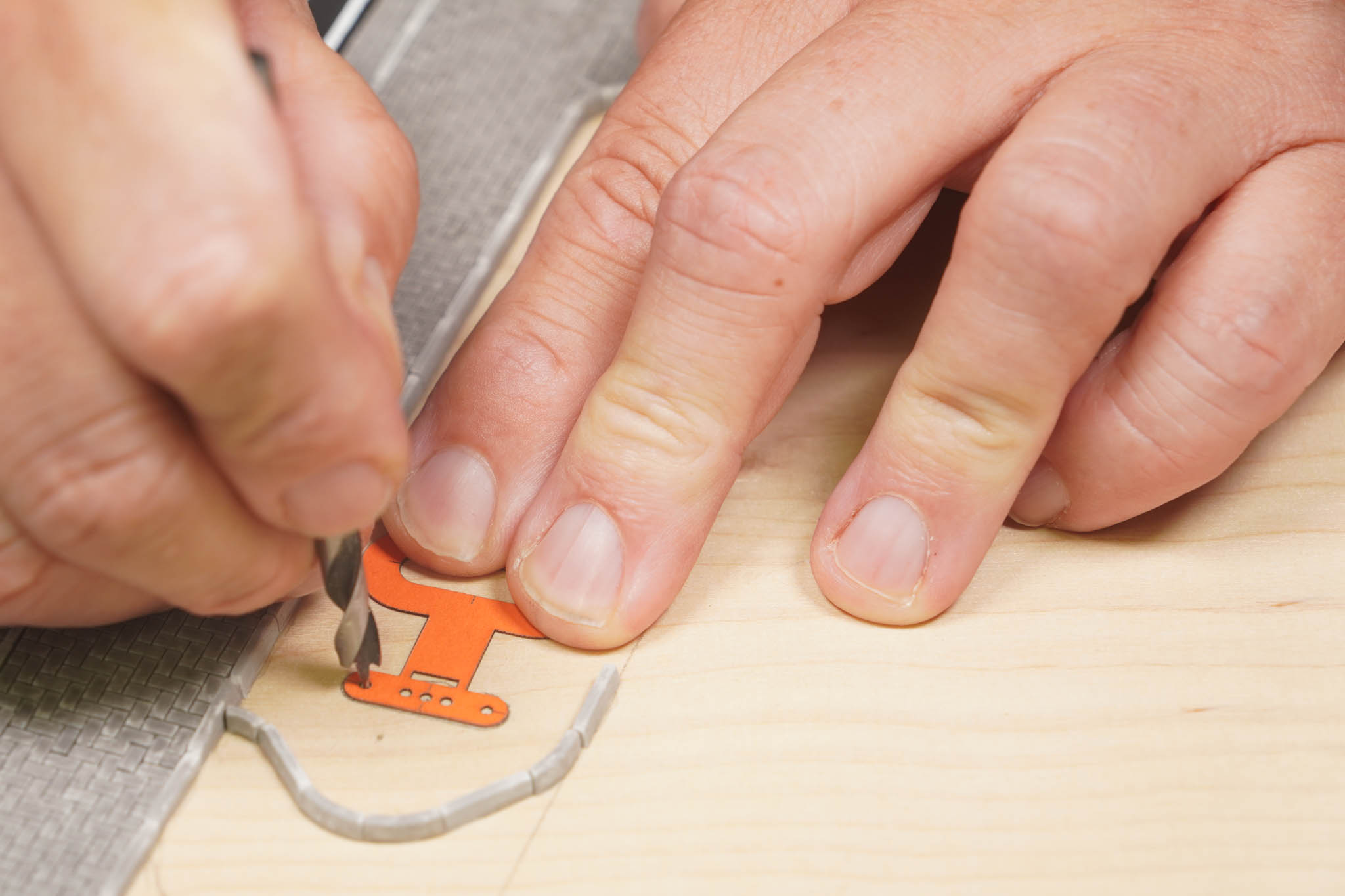

Mit der Spitze des Bohrers kannst du die Mittelpunkte noch leicht eindrücken. So rutscht der Bohrer später nicht weg.
Bohren

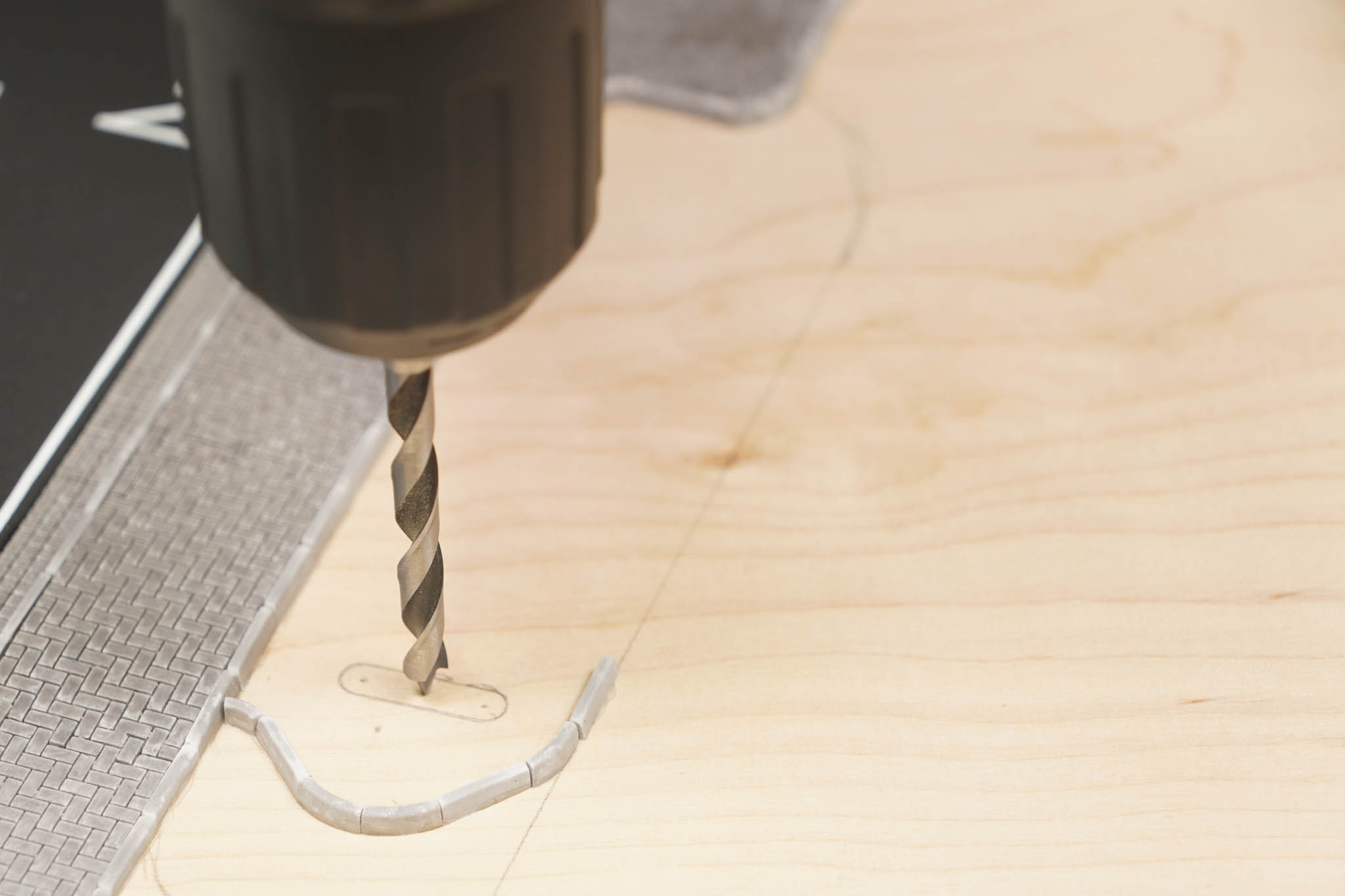

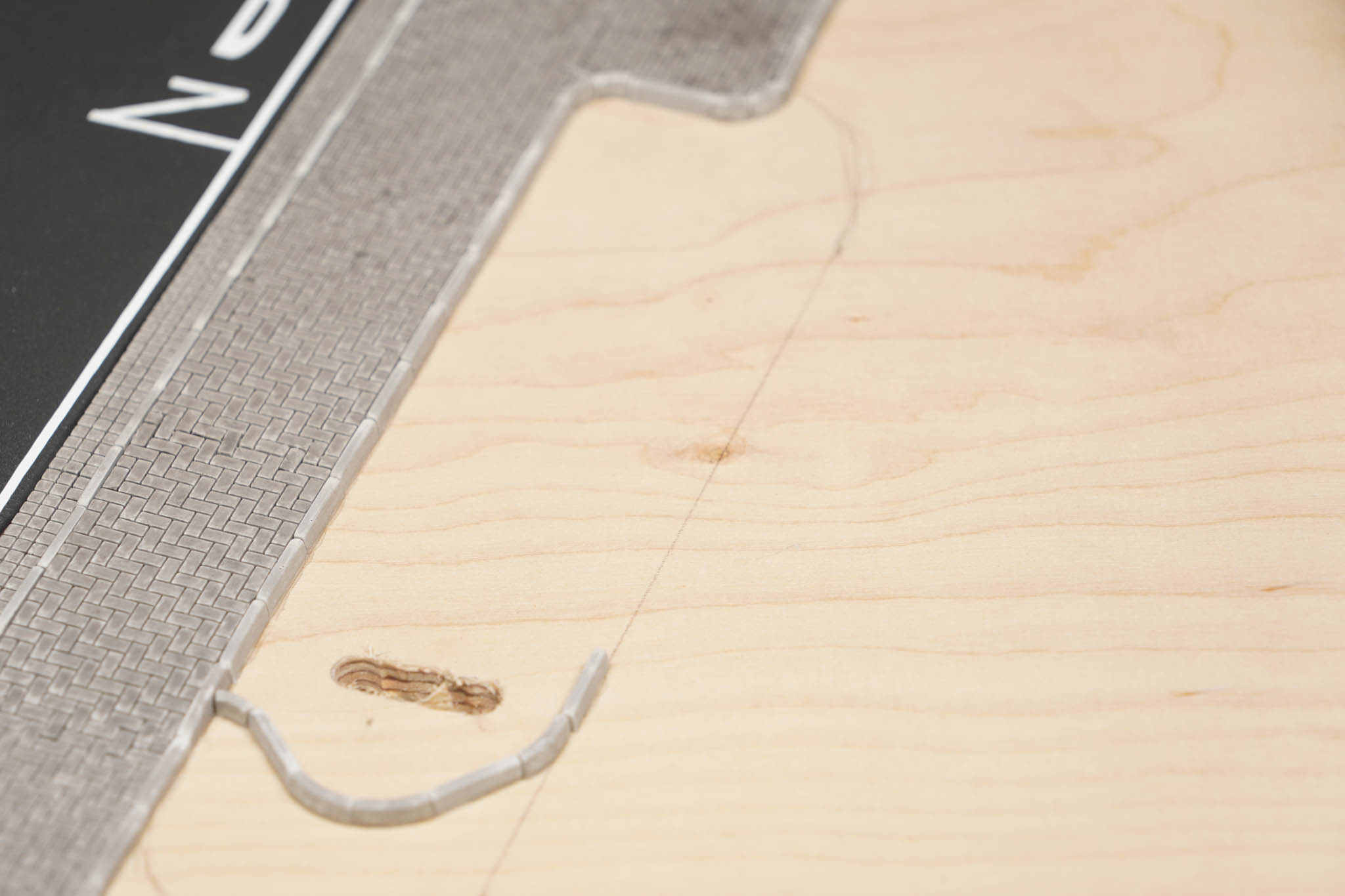

Nimm die Schablone weg und bohre die angezeichneten Mittelpunkte mit dem 5-mm-Bohrer aus. Wie viele Löcher du bohrst, entscheidest du selbst:
- Vier Löcher — die Bohrungen überschneiden sich. Du musst hinterher weniger feilen, dafür rutscht der Bohrer beim Ansetzen leichter in das schon vorhandene Nachbarloch ab.
- Drei Löcher — die Bohrungen überschneiden sich nicht. Der Bohrer läuft sauberer, dafür bleibt mehr Material stehen, das du wegfeilen musst.

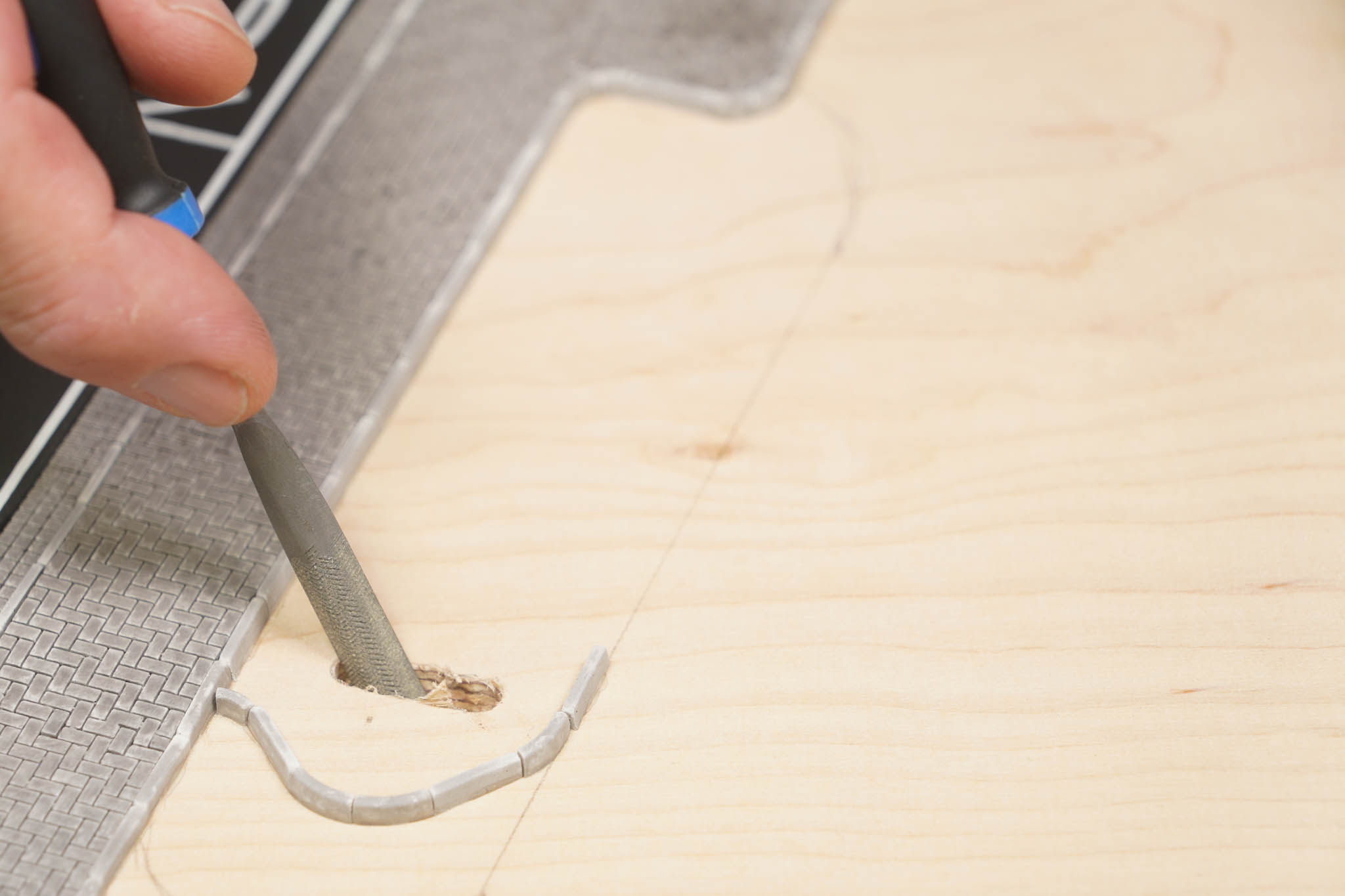

Nachfeilen
Egal für welche Variante du dich entschieden hast — gefeilt werden muss immer. Arbeite das Loch mit der Flachfeile bis an die angezeichnete Linie nach.

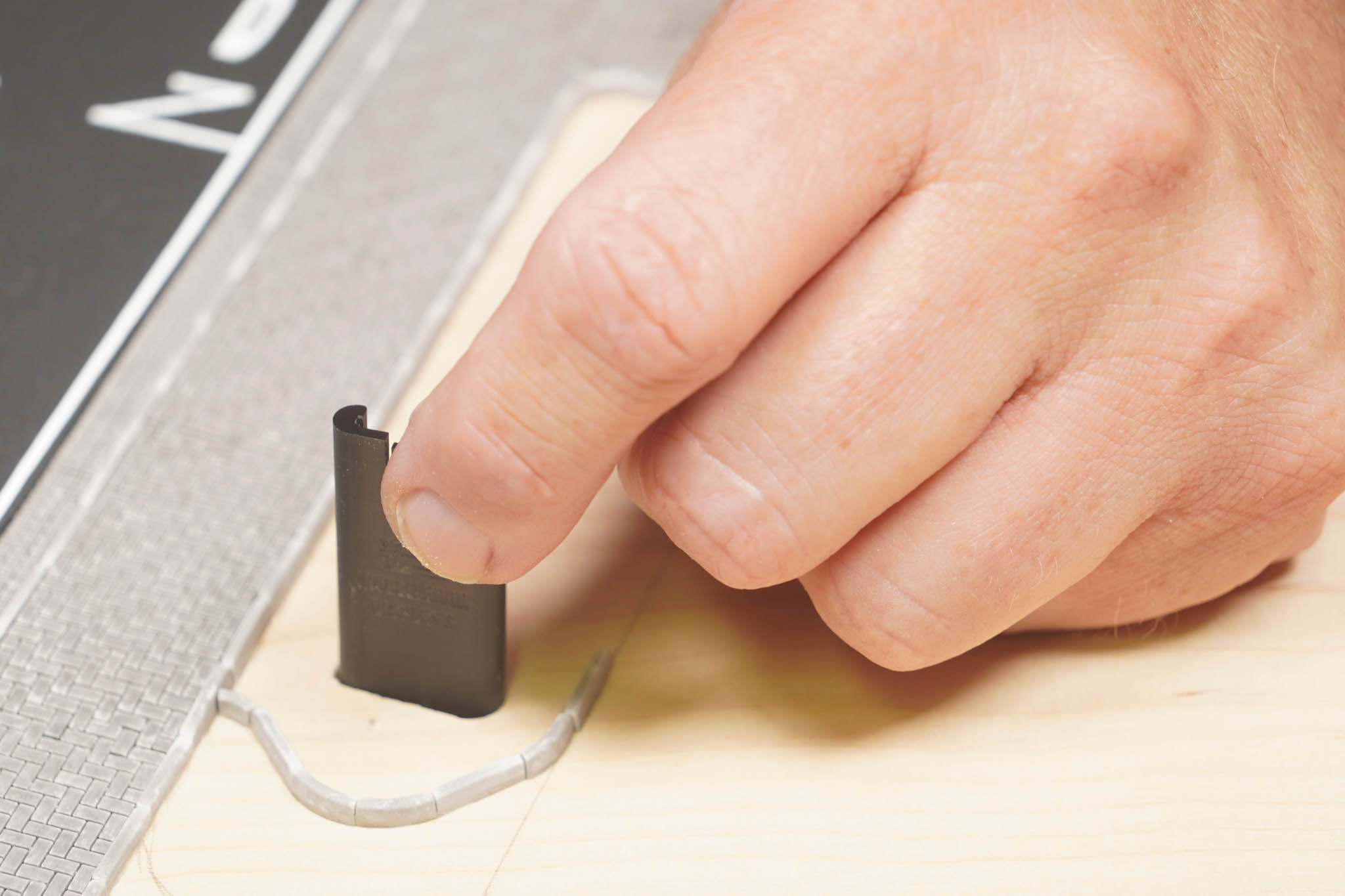

Probiere zwischendurch immer wieder mit der Schiene, ob sie schon passt.

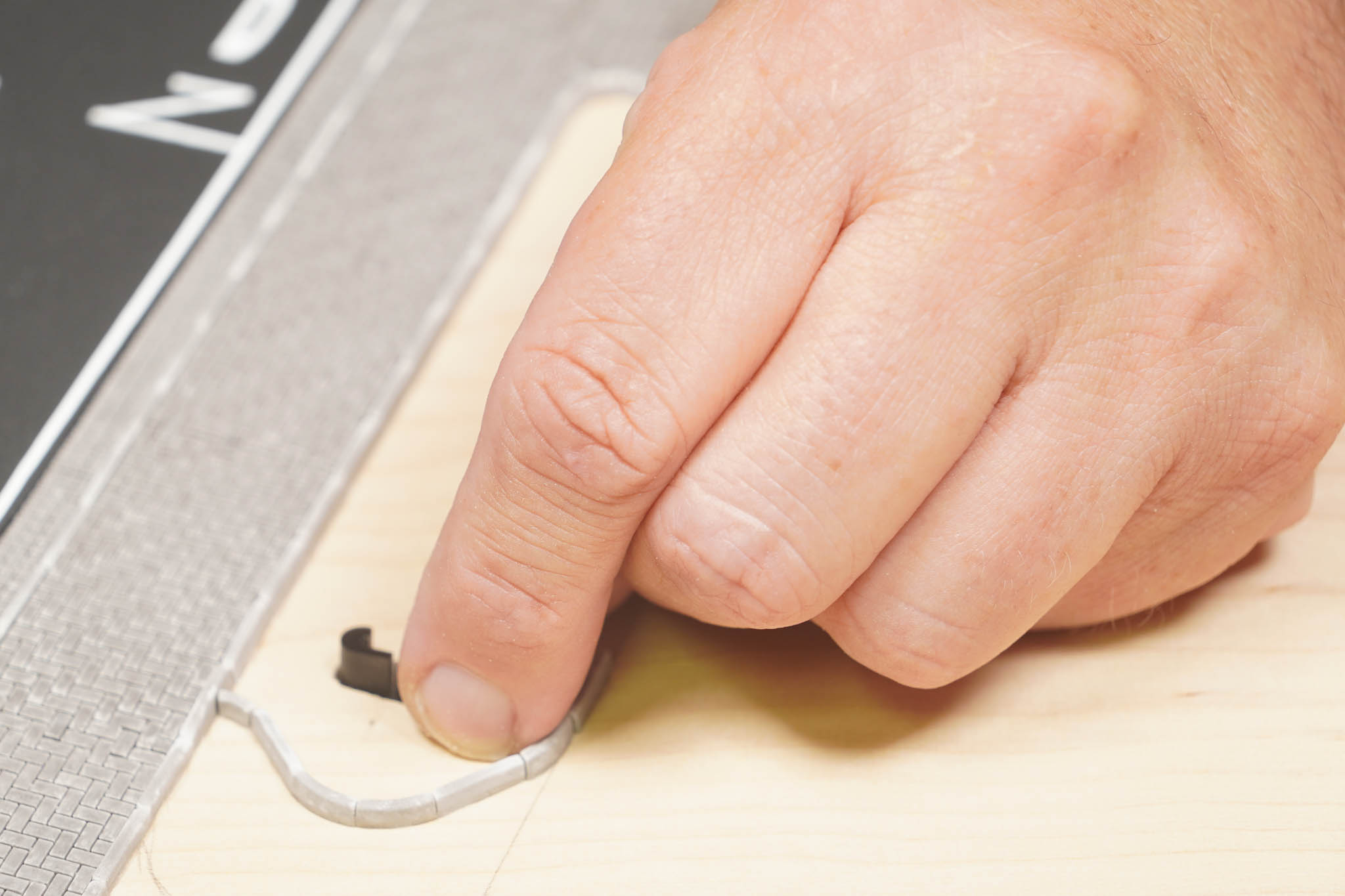

Fertig ist das Langloch, wenn sich die Schiene ohne Kraftaufwand hindurchschieben lässt — und zwar über die ganze Länge, nicht nur am Anfang. Nur dann bleibt die Schiene gerade, und nur auf eine gerade Schiene lässt sich das Display später ohne Kraft aufstecken.
Schiene fixieren
Die restlichen Schritte finden auf der Unterseite der Grundplatte statt.

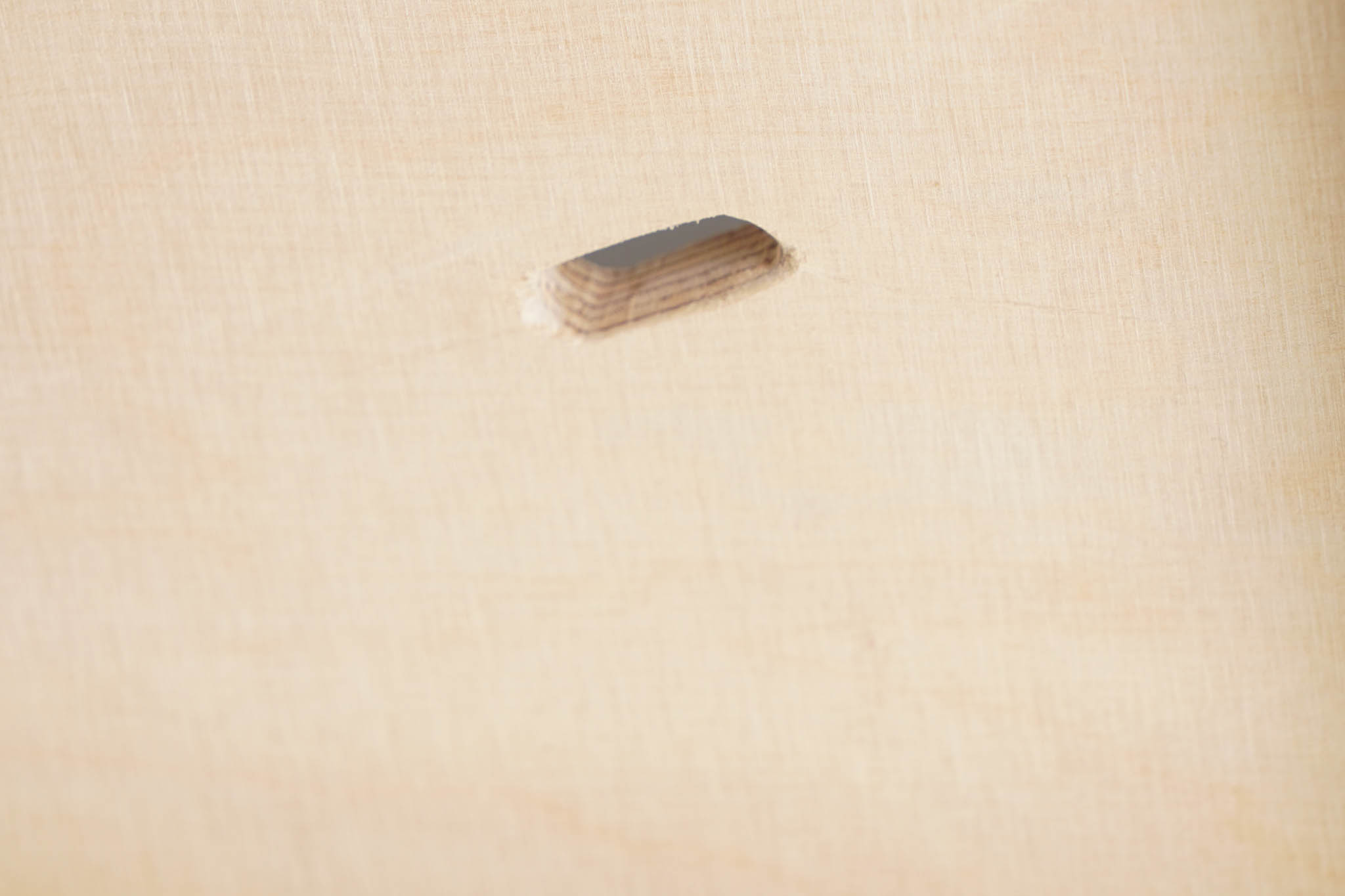

Von unten siehst du das fertige Langloch:

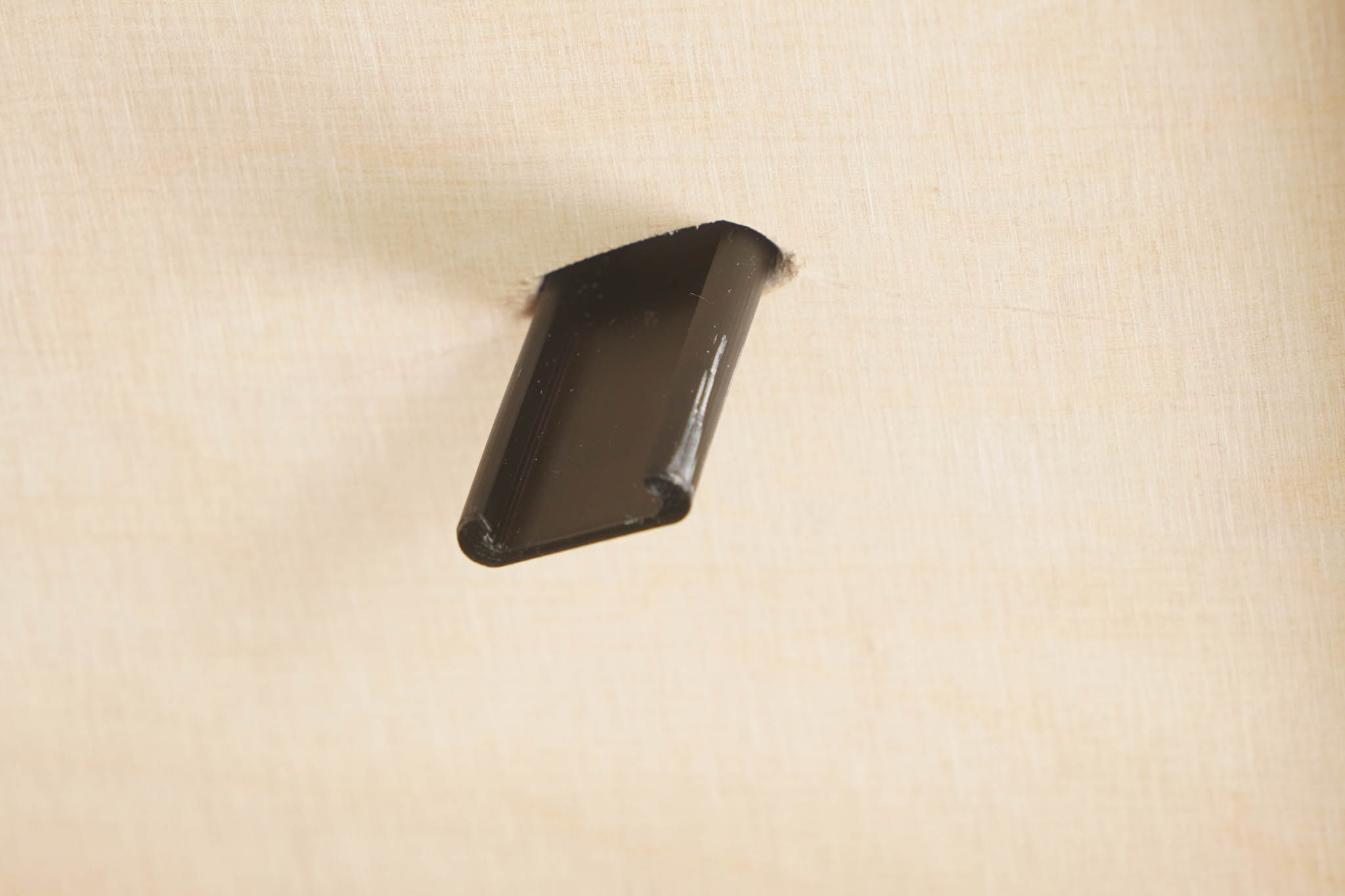

Schiebe die Schiene von oben durch, sodass sie unten herausschaut.

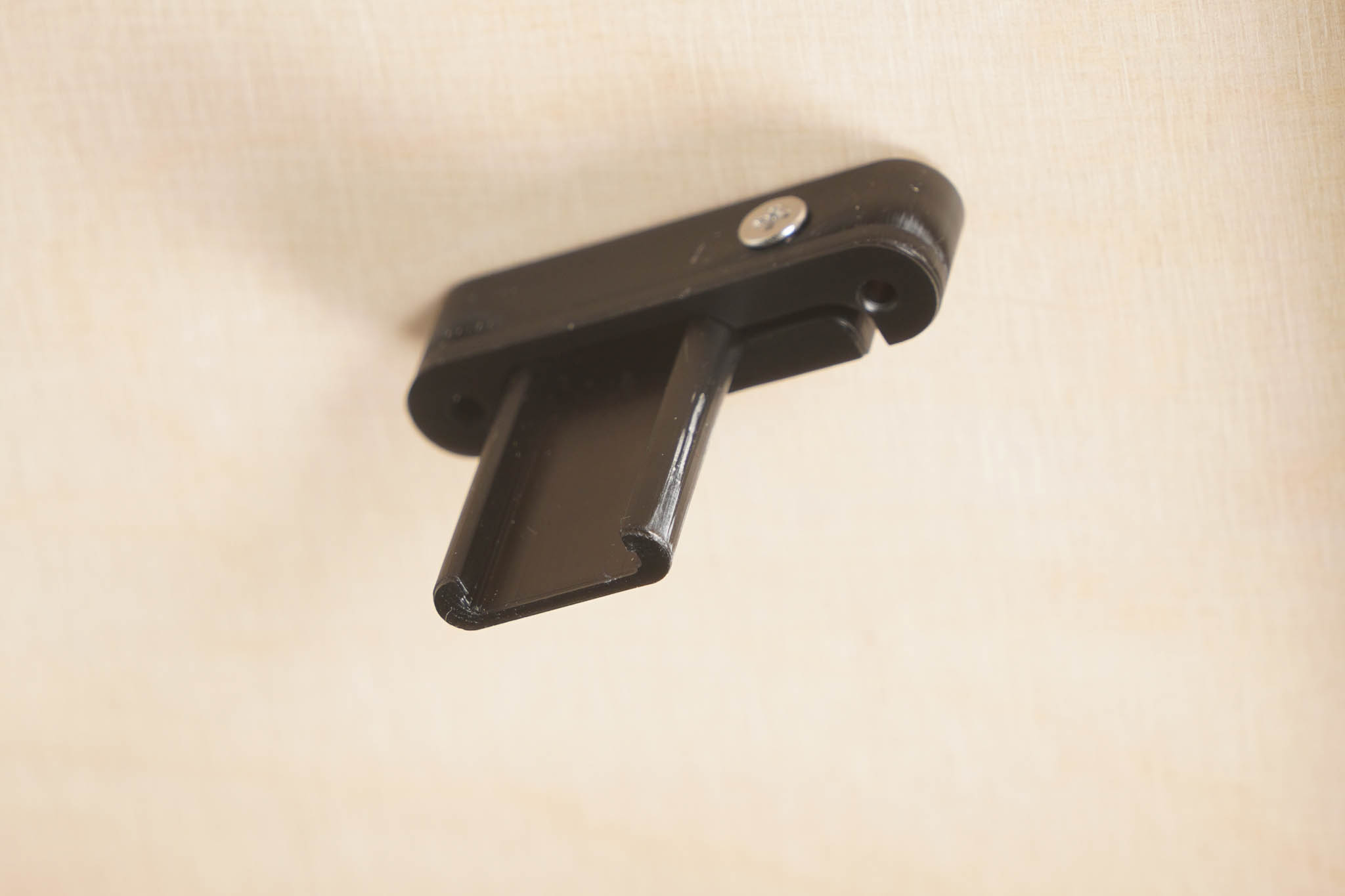

Schiebe die Schienenfixierung von unten auf die Schiene. Die Schiene gibt dabei die Position vor — du musst nichts ausmessen oder anzeichnen.

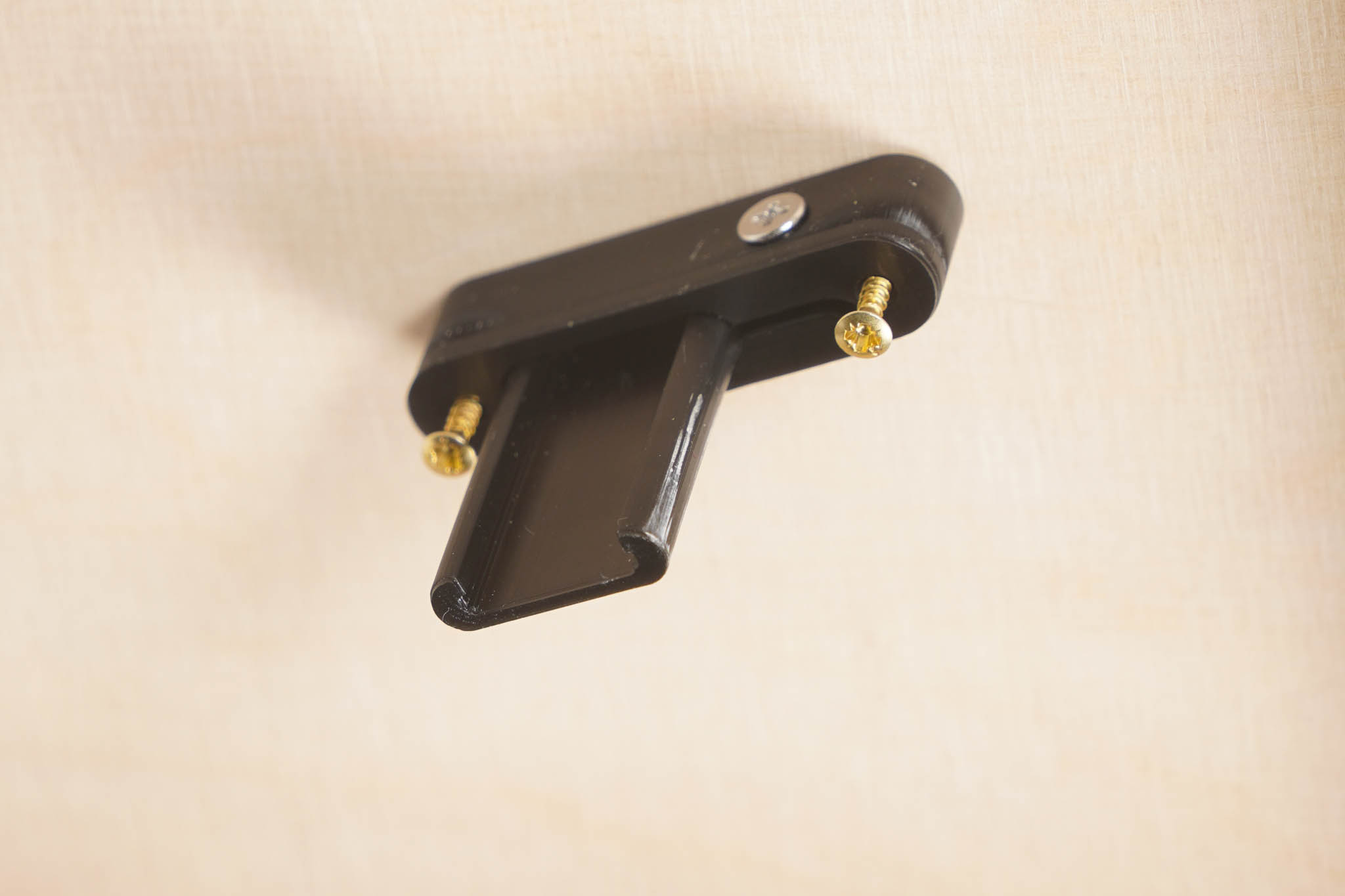

Setze die beiden goldenen Holzschrauben ein. Vorbohren musst du dafür nicht.

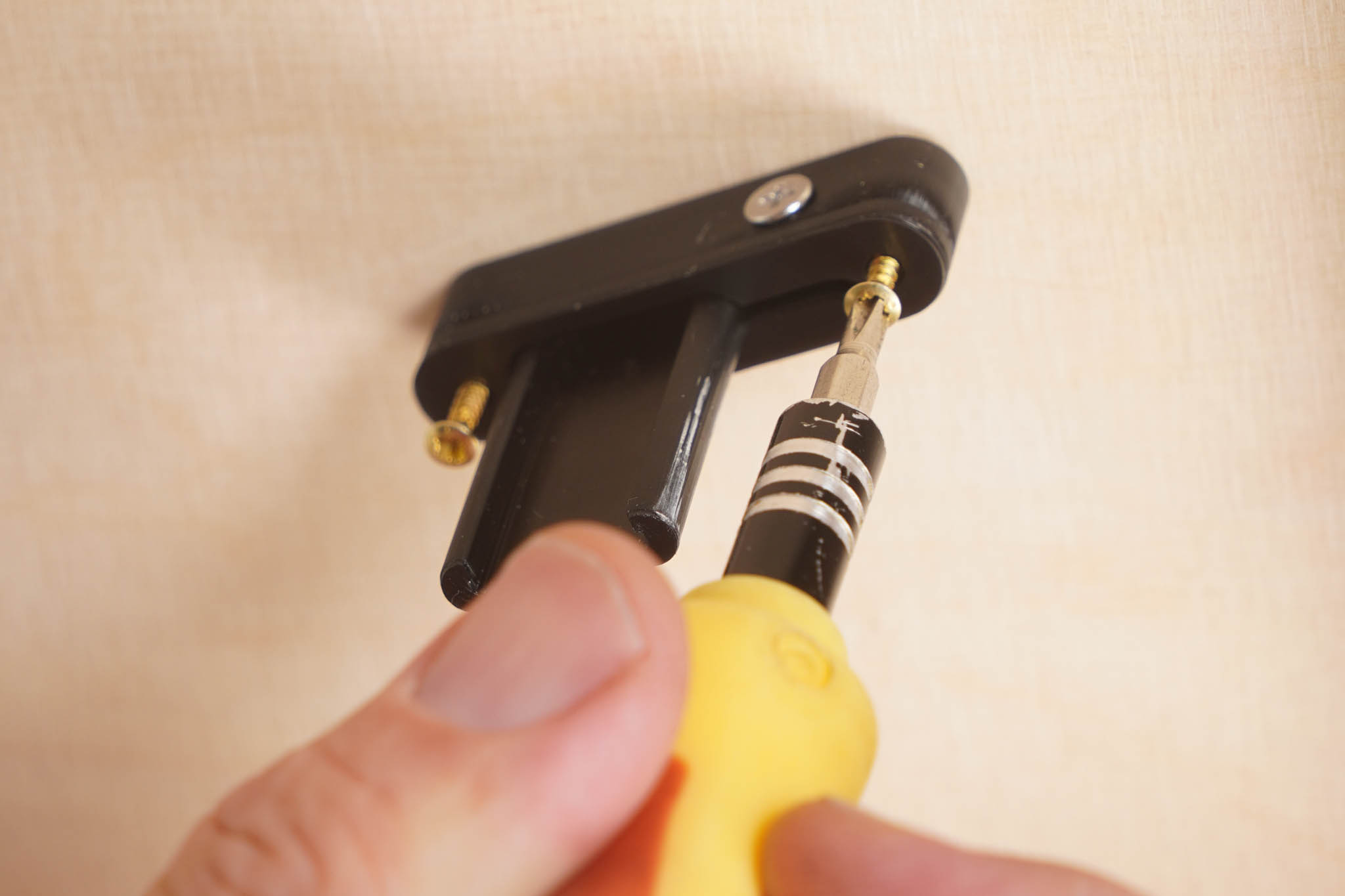

Zieh sie mit dem Schraubendreher fest.

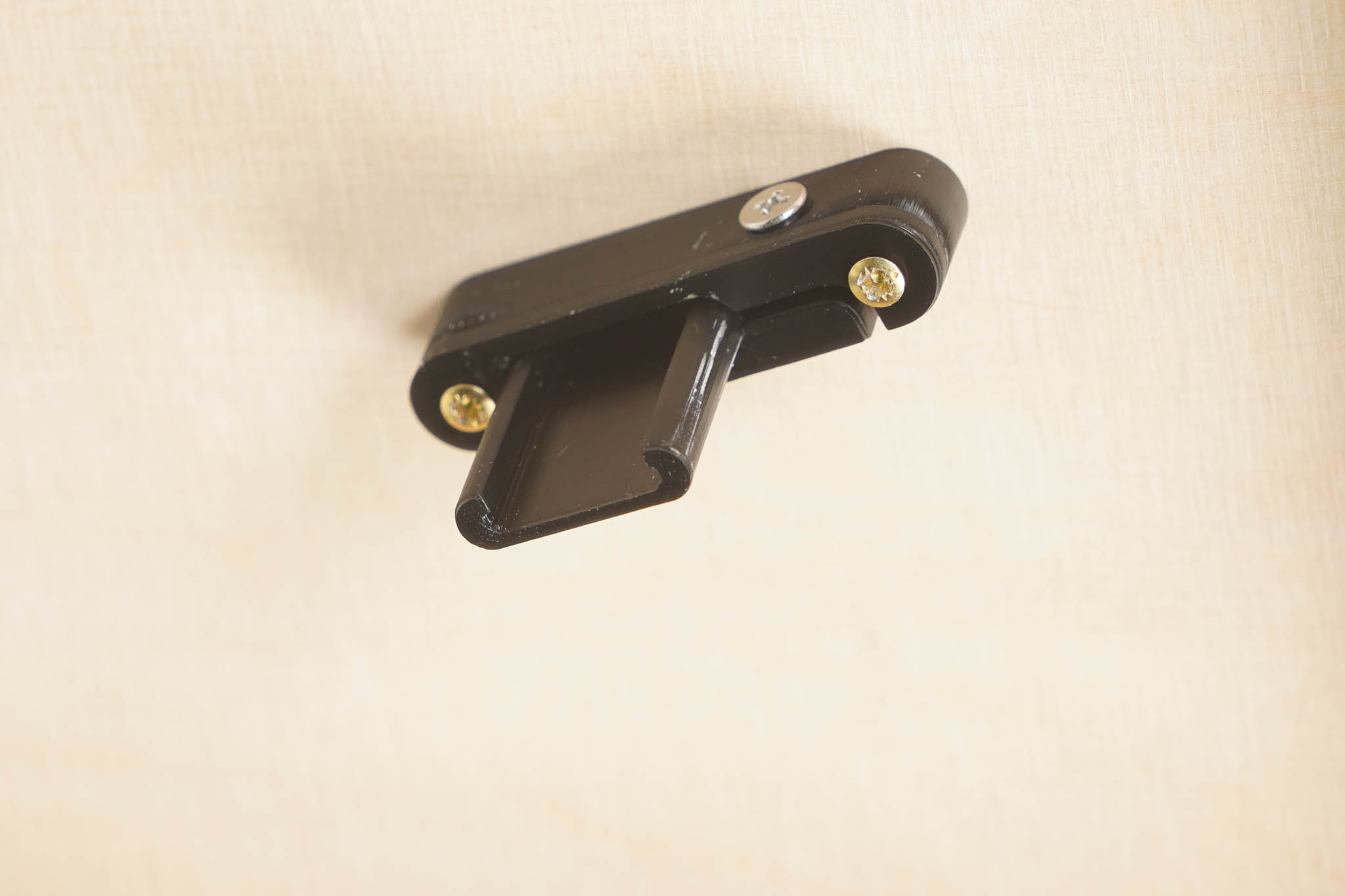

Die Schienenfixierung sitzt jetzt fest an der Platte. Die Schiene selbst lässt sich darin noch verschieben — das brauchst du gleich, um die Höhe des Displays einzustellen. Falls sie klemmt, dreh die seitliche Schraube an der Schienenfixierung ein Stück heraus.
Controller-Halter befestigen
Der Controller-Halter kommt unter die Grundplatte, in der Nähe der Schiene — nah genug, dass das Flachbandkabel bequem hinreicht.

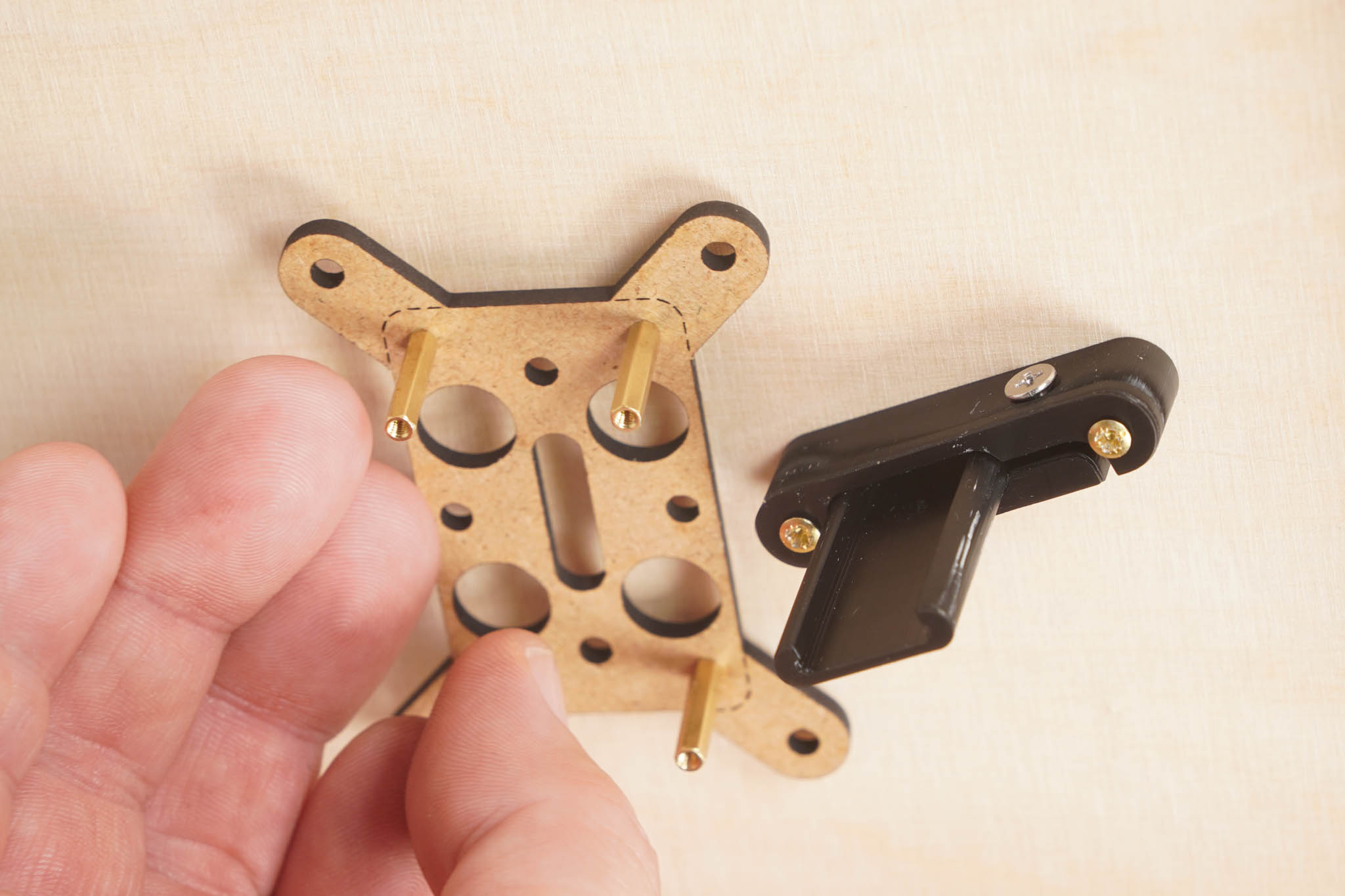

Halte den Halter an die gewünschte Stelle. Die Abstandshalter zeigen dabei von der Platte weg.
Hinweis: Falls du den Ständer nicht gebaut hast, setz jetzt zuerst die vier Muttern in den Controller-Halter und dreh die Abstandshalter hinein. Wie das geht, steht oben unter Muttern einsetzen und Abstandshalter einschrauben.

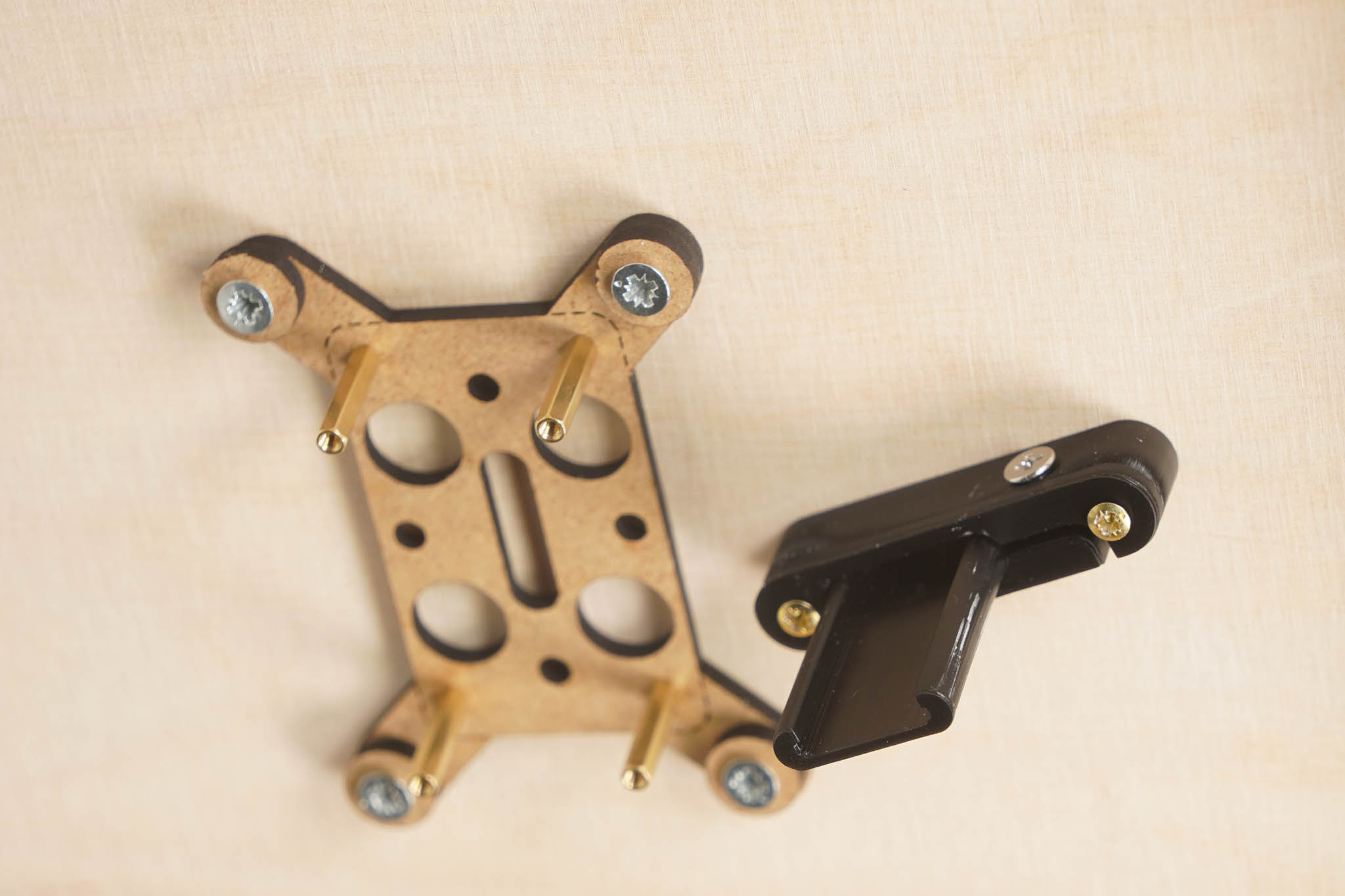

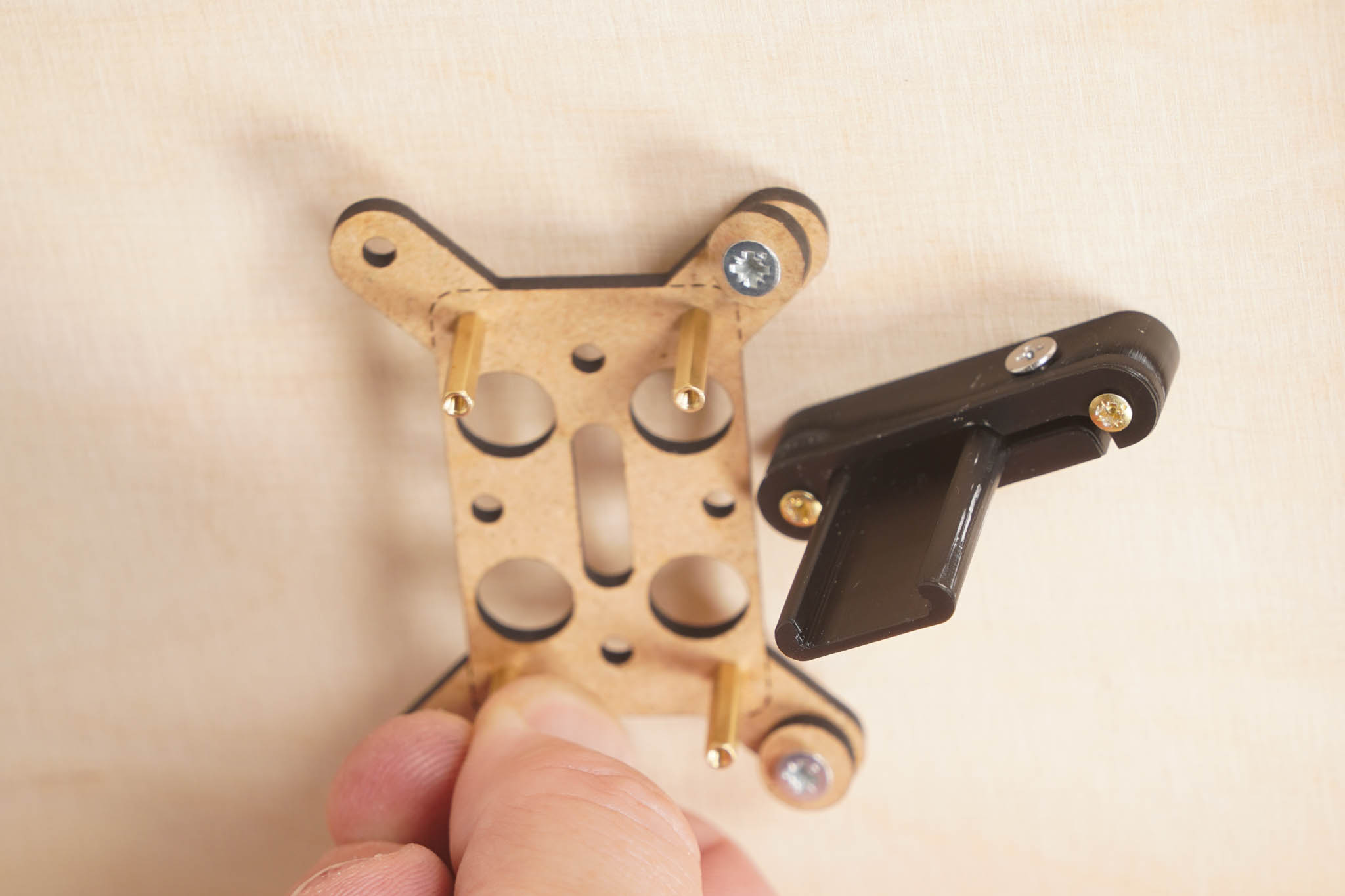

Schraube ihn mit den vier silbernen Spanplattenschrauben an.
Tipp: Bei einer dünnen Grundplatte würden die Schrauben zu weit eindringen oder oben wieder herauskommen. Lege in diesem Fall die vier MDF-Abstandsringe unter die Laschen des Controller-Halters. Dadurch verbrauchen die Schrauben einen Teil ihrer Länge und dringen weniger tief ins Holz ein.

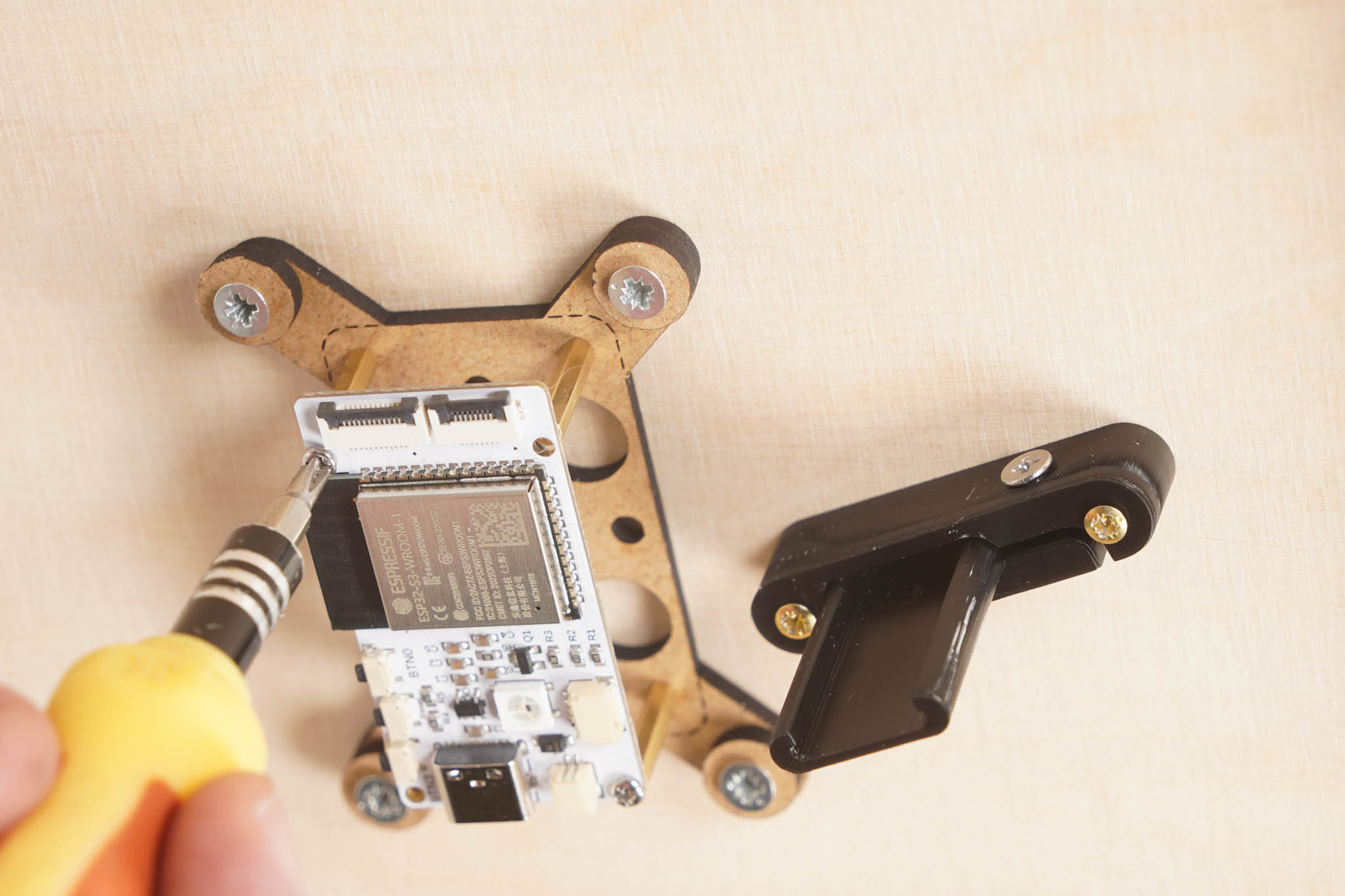

Zum Schluss schraubst du den Controller mit den vier kleinen Edelstahlschrauben auf die Abstandshalter.
Display einsetzen
Jetzt kommt das Display an seinen Platz.

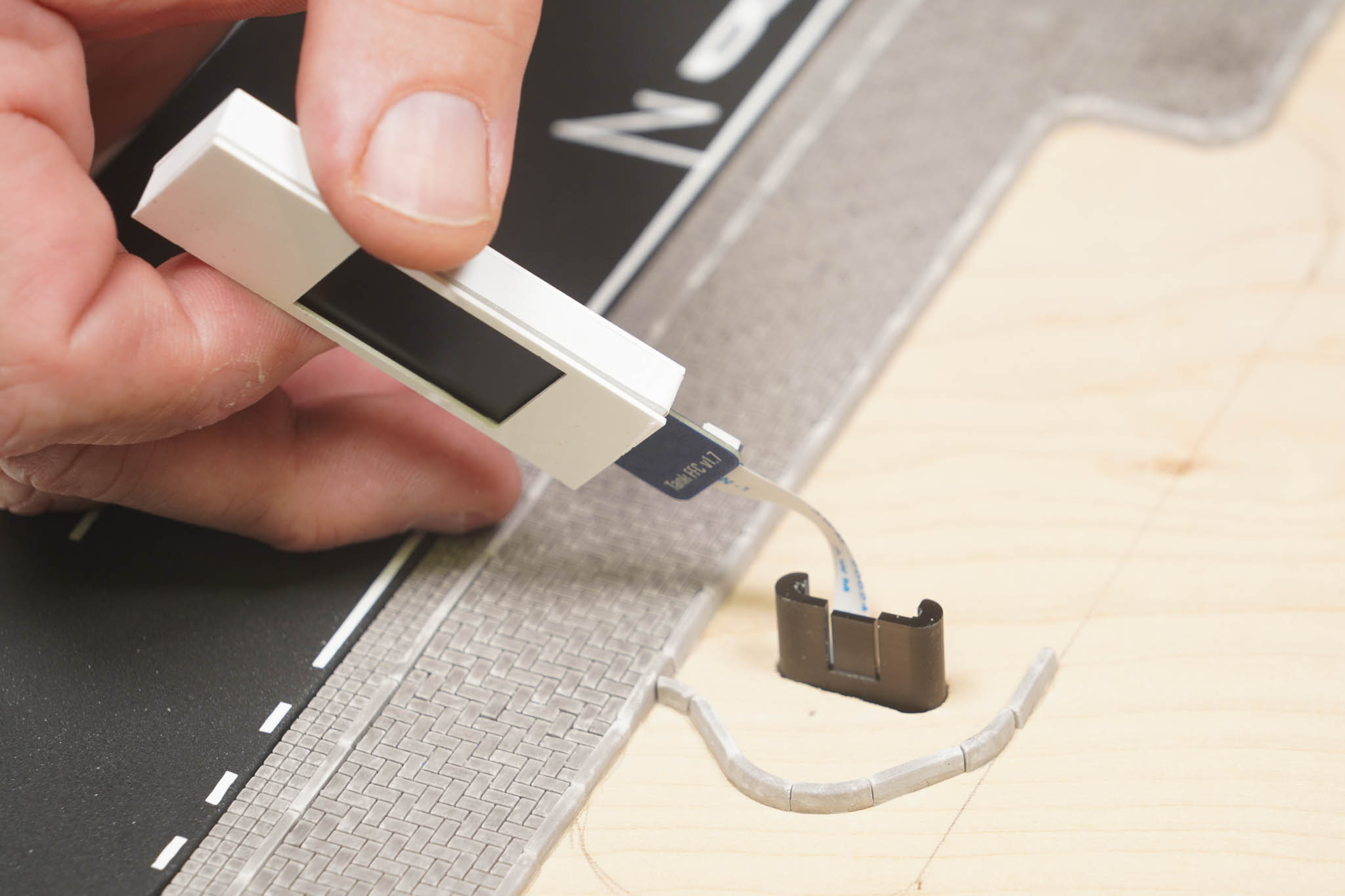

Schließe das Flachbandkabel am Display an und führe es von oben durch die Schiene nach unten.

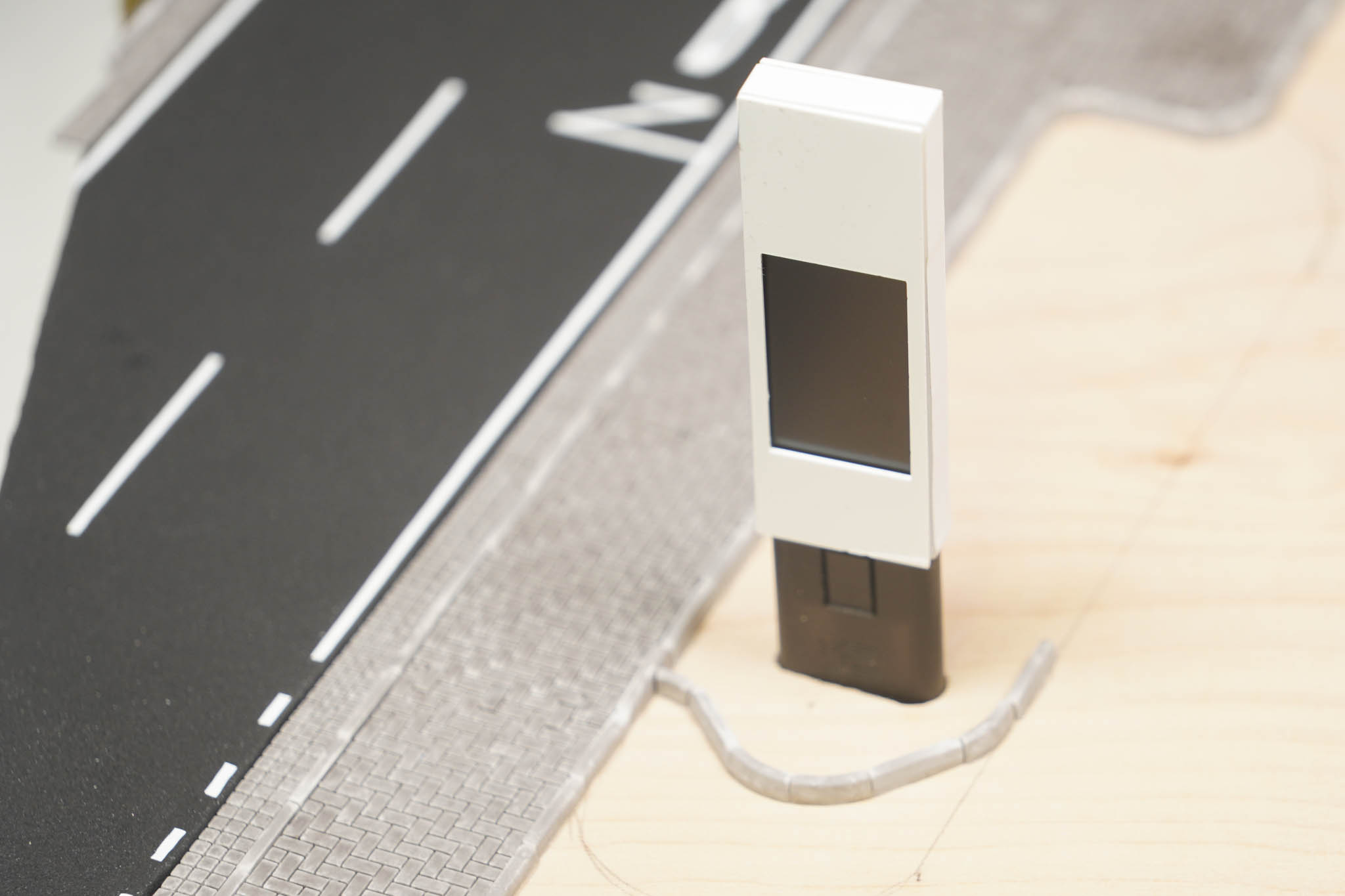

Schiebe das Display in die Schiene.

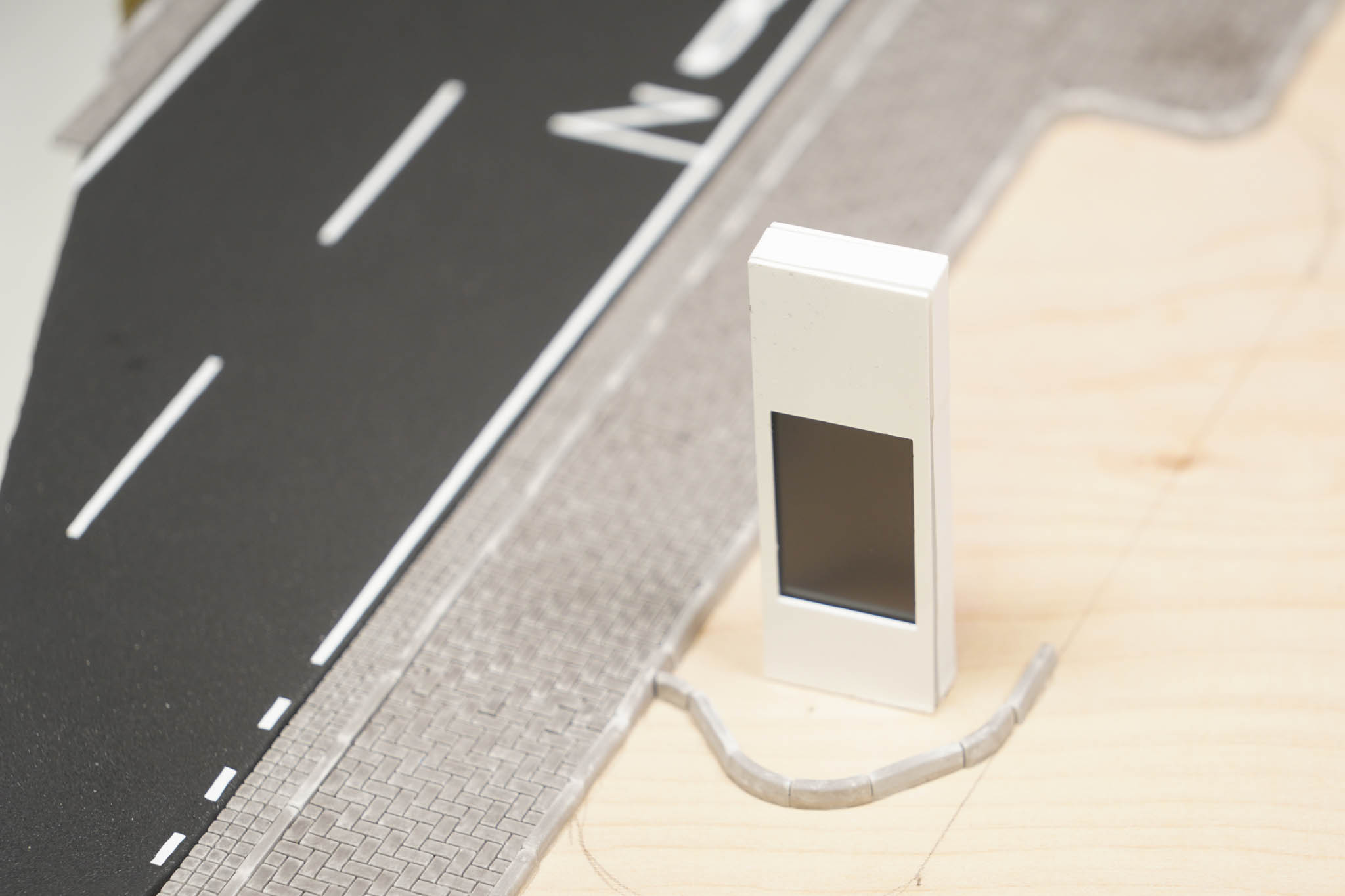

Schiebe jetzt Display und Schiene gemeinsam so weit nach oben oder unten, bis das Display in der richtigen Höhe steht.
Tipp: Die Schiene lässt sich so weit hoch- und runterschieben, wie ihre Länge es zulässt. Damit kannst du auch Aufbauten überbrücken: Steht an der Stelle ein Bahnsteig oder eine Geländeerhöhung, schiebst du die Schiene einfach so weit nach oben, dass das Display sauber auf dem Aufbau steht.

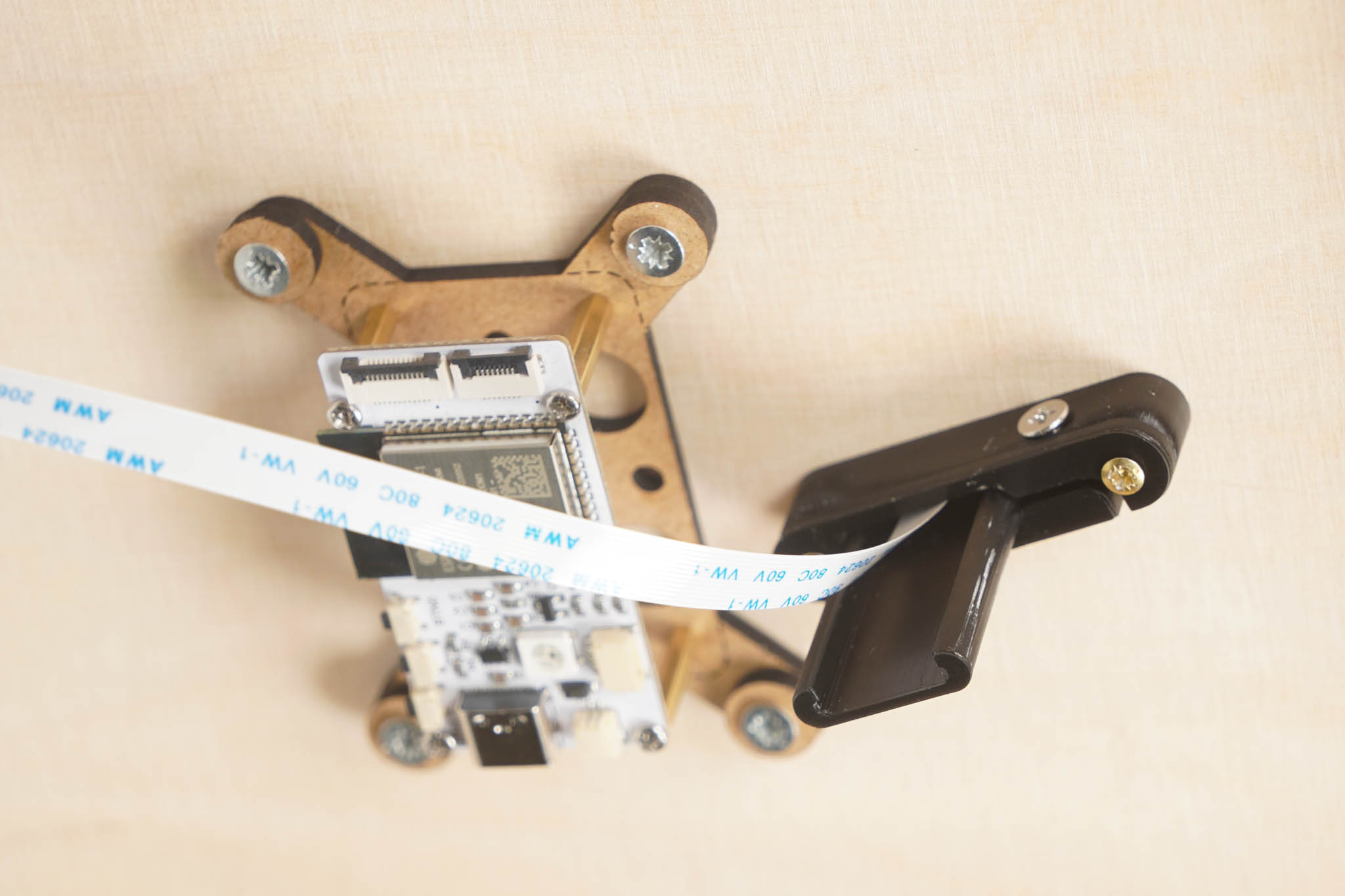

Unter der Platte ziehst du das Flachbandkabel weiter durch …

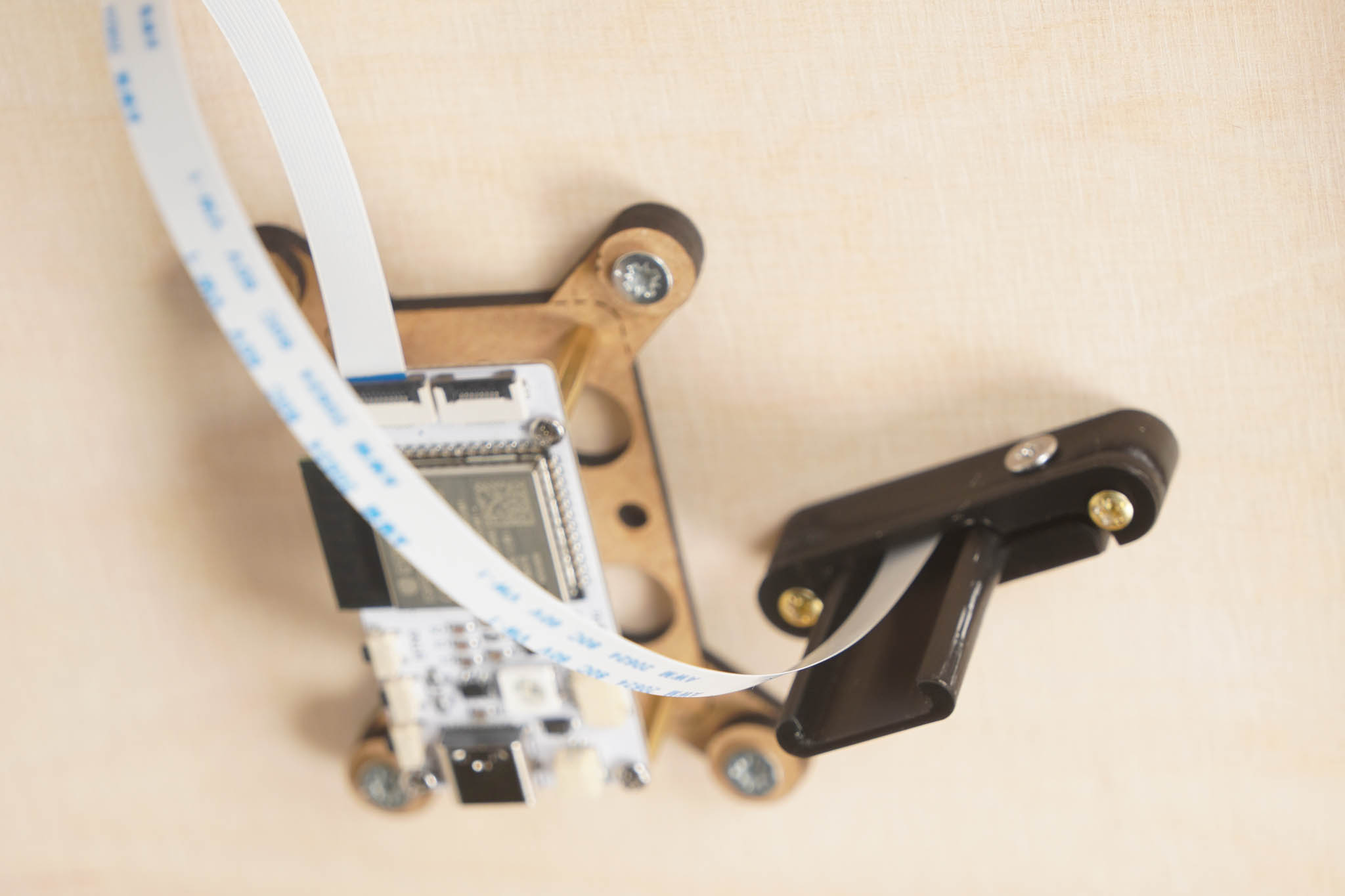

… und schließt es am Controller an.

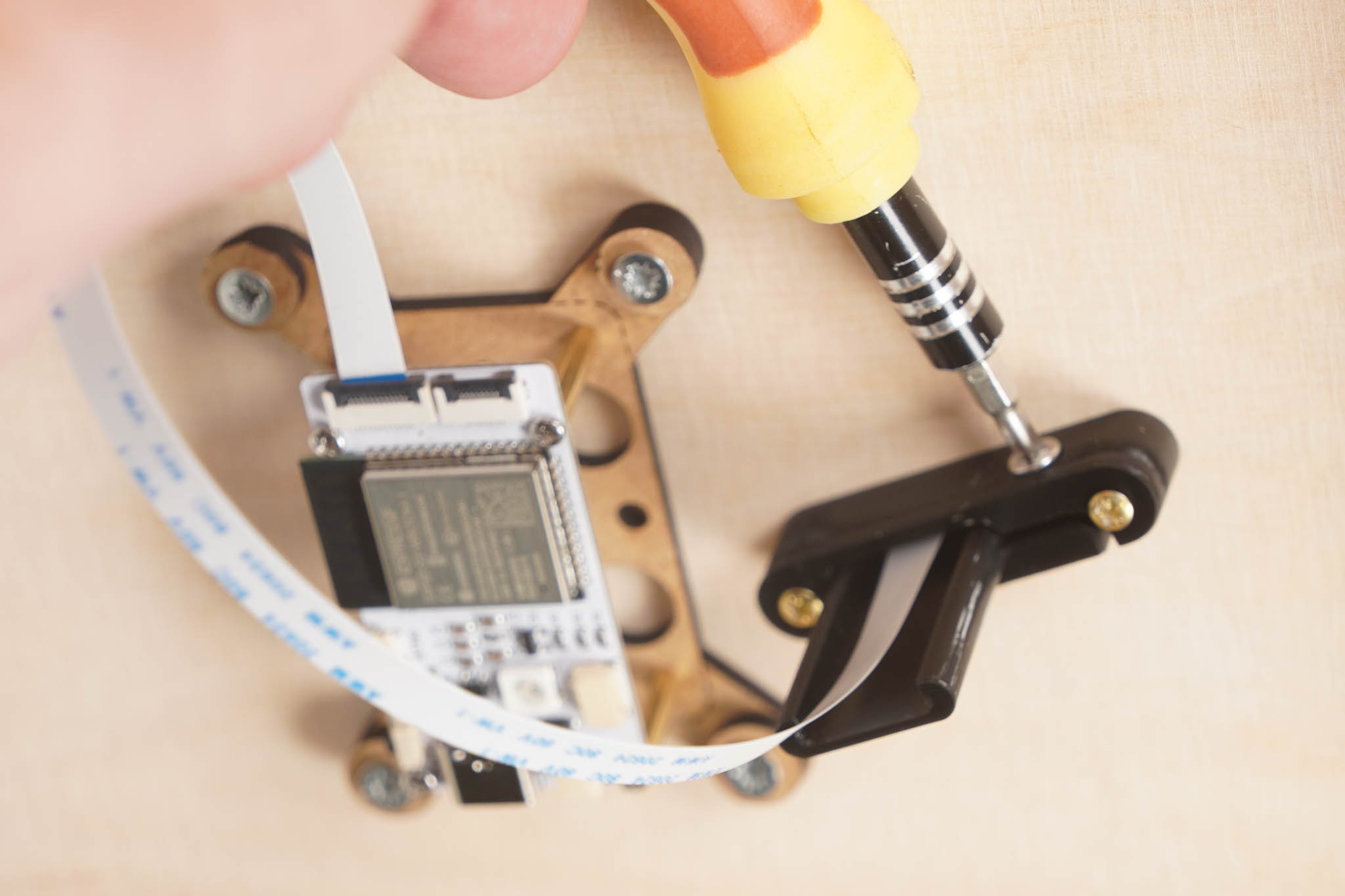

Wenn das Display in der richtigen Höhe steht, fixierst du die Schiene mit der seitlichen Schraube an der Schienenfixierung.
Tipp: Zieh die seitliche Schraube erst fest, wenn das Display wirklich richtig steht. Zum Korrigieren löst du sie einfach wieder und verschiebst die Schiene noch einmal.
Strom anschließen

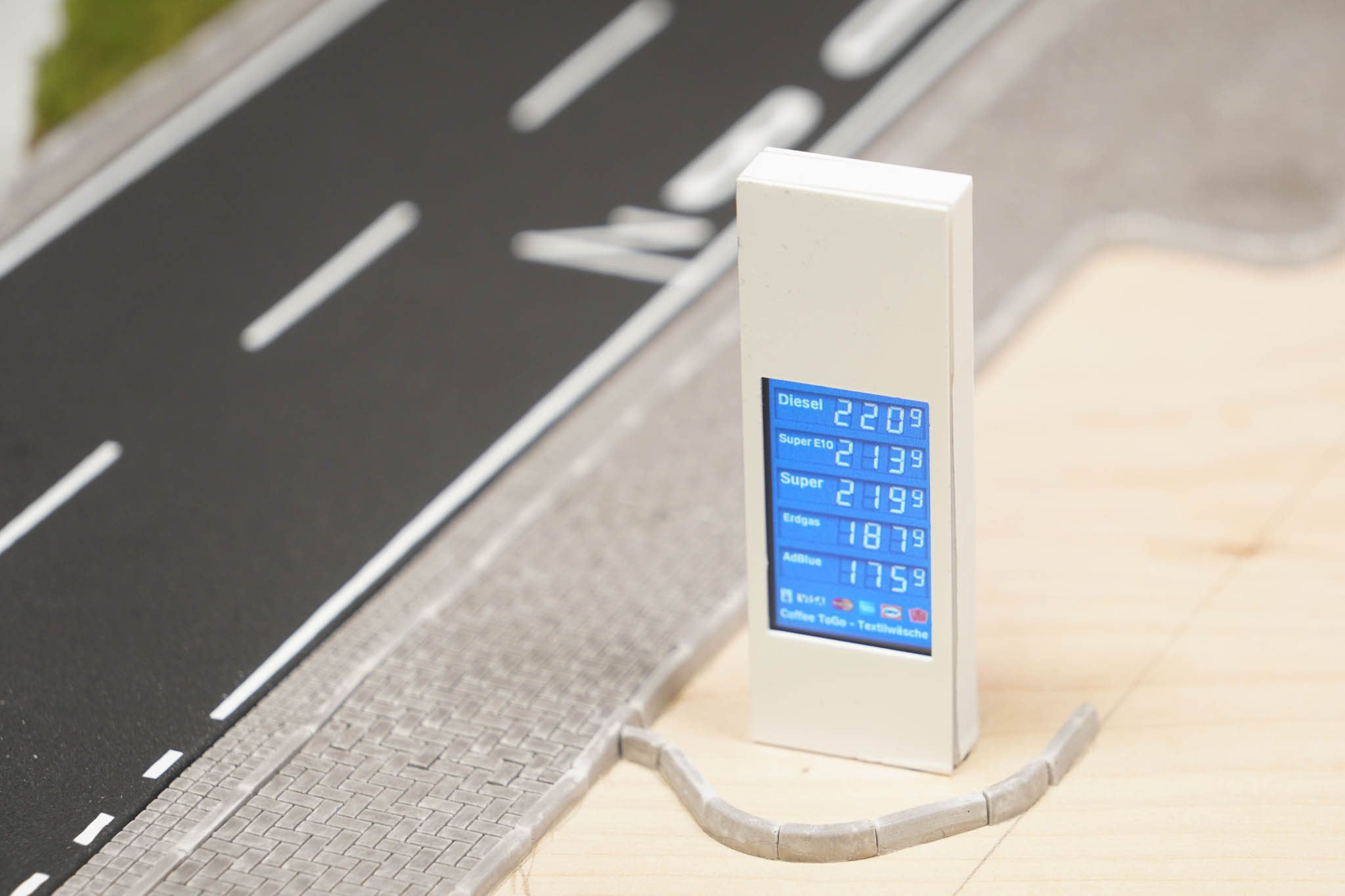

Zum Schluss bekommt der Controller noch Strom — dann startet das Display.
Falls du das WLAN noch nicht eingerichtet hast, geht es hier weiter: WLAN einrichten.
Problembehebung
| Problem | Lösung |
|---|---|
| Die Schiene klemmt im Langloch | Nochmal mit der Feile nacharbeiten, bis sie sich ohne Kraft durchschieben lässt |
| Das Display lässt sich nur mit Kraft aufstecken | Nicht mit Gewalt weitermachen — das Display geht dabei kaputt. Die Schiene hat sich vermutlich im zu engen Langloch verzogen. Schiene herausziehen, Langloch nachfeilen |
| Das Display steht schief | Prüfe, ob die Schiene gerade im Langloch sitzt und die Schienenfixierung unten plan an der Platte anliegt |
| Das Display lässt sich nicht in der Höhe verstellen | Löse die seitliche Schraube an der Schienenfixierung |
| Das Display rutscht nach unten weg | Die seitliche Schraube an der Schienenfixierung ist nicht fest genug angezogen |
| Die Spanplattenschrauben kommen oben aus der Platte heraus | Lege die vier MDF-Abstandsringe unter die Laschen des Controller-Halters |
| Das Flachbandkabel reicht nicht bis zum Controller | Der Controller-Halter sitzt zu weit von der Schiene entfernt — versetze ihn näher heran |
| Das Display bleibt dunkel | Prüfe das Flachbandkabel auf beiden Seiten — siehe Flachbandkabel anschließen |
